Simple barato medidor de VU (1 / 6 paso)

Paso 1: Diseño y partes continuó

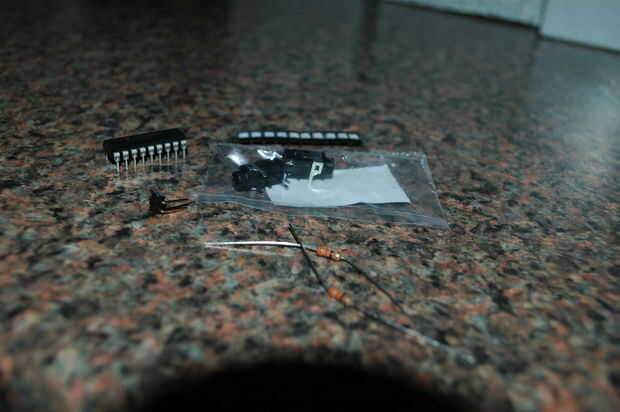

No menciono que necesitaba resistencias. En la foto tengo resistencias: la función de ellos es reducir el actual que va desde la entrada hasta la salida enchufes de audio.

En orden para el VU-metro simple como sea posible y corrida de 5v (en lugar de mayoría de los proyectos en 6v), no incluyo un circuito amplificador. En su lugar, usted tendrá que subir su música un poco más alto para el VU-metro responder. Las resistencias servirá para bajar ese volumen a lo que usted quiere cuando usted escucharla.
Utilizo una resistencia de 200-400 ohmios. Recuerde que esto es una resistencia y no un divisor del voltaje.

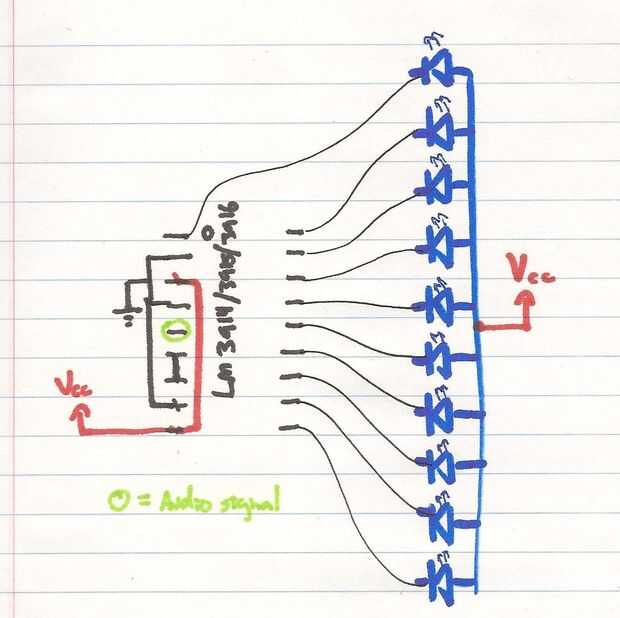

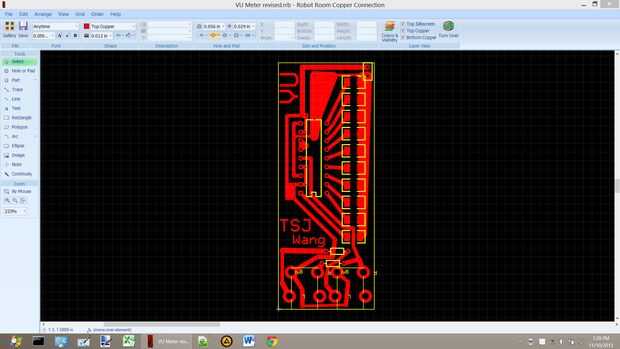

Bueno, tan apegado es un esquema simple y el diseño. Descargar este impresionante software libre de PCB para ver el archivo!

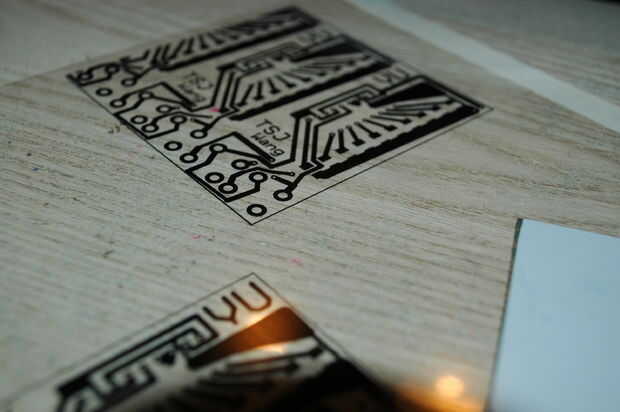

No olvide imprimir tinta negra, alta calidad, tamaño real.
