Simple apretón linterna led (1 / 2 paso)

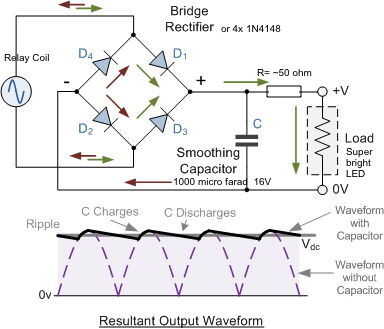

Paso 1: El circuito

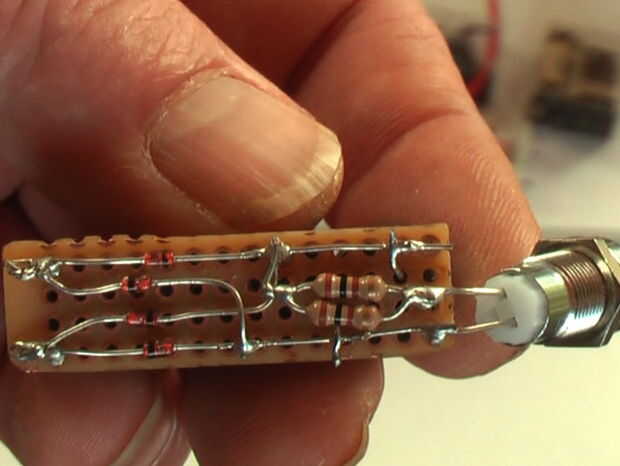

El circuito electrónico es muy elemental, como se puede ver aquí. Usar un resistor para reducir el corriente del LED. ¿Por qué llamo un mayor RattleGen? Bien, haciendo experimentos con un relé y un imán, principios de 2013, descubrí en la pantalla del osciloscopio una tensión útil. Un imán de cerámica fue puesto contra la bobina del relé. Presionando la palanca contacto hecho energía, como se puede ver en el video. Un poco más tarde coloqué un fuerte neodimio imán en la palanca de contacto del relé. Como resultado, la tensión era un máximo de 2 veces mayor en la pantalla. Entonces tomé un pequeño relé; la tensión de pico de salida de la bobina del relé fue 35 voltios, sin carga. Después del puente rectificador se suavizan los picos de voltaje por un condensador. Para probar el generador pequeño utilizo un LED ultra brillante. Tenga cuidado; dependiendo de la plancha de la bobina del relé un imán más fuerte no dará más flujo, esto debido a la saturación. Si usted hace la brecha más grande entre la palanca de contacto y la bobina del relé la salida aumentará. Las funciones del imán también como tensión del resorte. La palanca salta después de presionar. Esto ahorra otra vez una parte mecánica. Antes el LED luz usted tiene que pulsar la contactlever varias veces. El condensador de 16 voltios 1000 μF tiene que cargar primero.
