Simple 3 x 3 x 3 LED cubo con Arduino (4 / 7 paso)

Paso 4: El circuito (1)

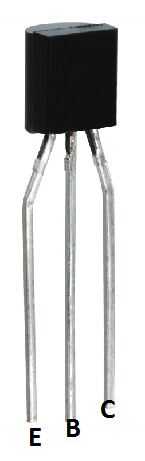

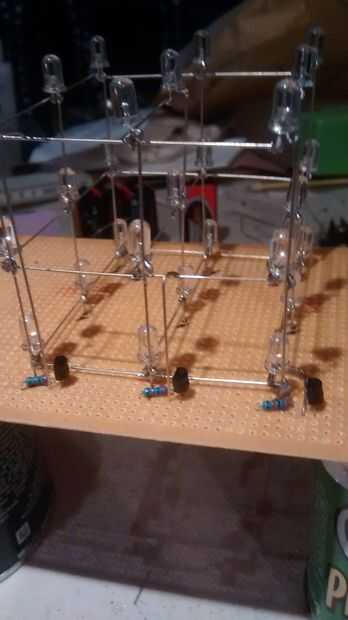

Poner los transistores en las conexiones de capa y soldarlos ahí conectar el colector (C) a las capas.

Poner una resistencia k 22 en conectado a la base (B) con la otra pierna va hacia abajo de la Junta como un alambre.

Conectan los emisores (E) como se van a tierra.
