Silla plegable con un giro (2 / 5 paso)

Paso 2: La elipse

Hay dos métodos para esto. O cortar hasta las dimensiones específicas detallan en la parte inferior aquí, otra mano dibujar un cuarto de la elipse y hacer el resto punto simétrico al primer trimestre.

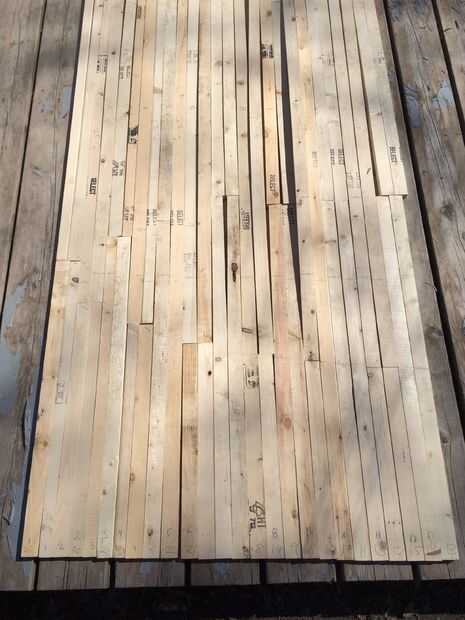

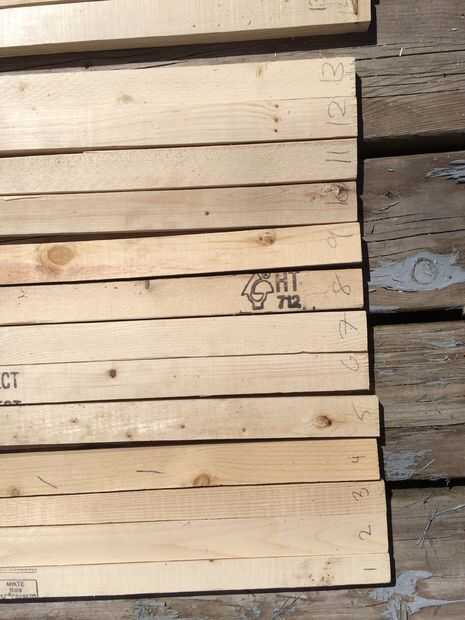

Antes de empezar, etiqueta el grano del extremo de cada tira alfabéticamente o numéricamente. Ambos extremos! Es decir, pieza #1 debe tener #1 en ambos extremos. Usted tendrá que emparejar las piezas juntas para las bisagras y luego ponerlas en el orden correcto durante el montaje. Debido a toda esta correspondencia y pedido, asegúrese de que son clara y correcta.

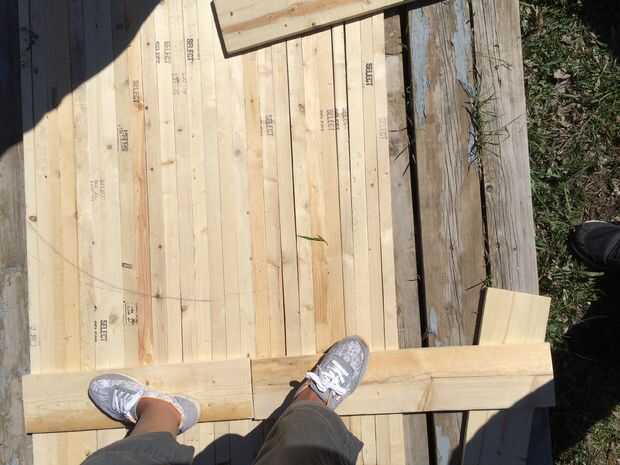

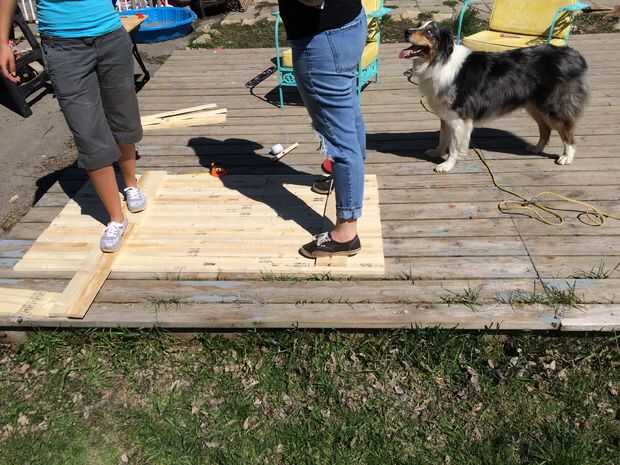

Después de todas las tiras en orden, nos libre de mano dibujó la elipse - teníamos algunos amigos para colocar en ella para que no se mueva. Dibujamos la línea central de la elipse 25" desde un extremo, así que adelante y trazar una línea a través de todas las tiras 25" desde un extremo. En la pieza media (pieza 13 desde un borde) subimos por 9-1/2" de la línea central o 34-1/2" desde el extremo que usted está midiendo desde. A partir de allí y dibujar una curva suave hasta la línea de centro en la última tira. Mantener su ancha, está casi horizontal para algunos pedazos antes de arquear hacia abajo al final de la elipse.

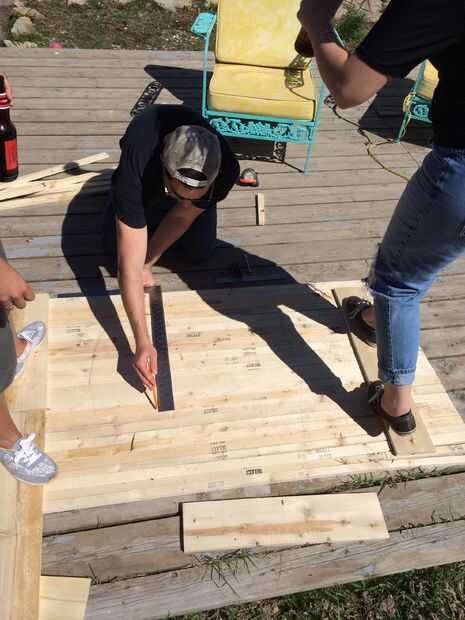

Trabajando con las tiras que tienen una elipse marcada en ellos: tomar una tira y marque una línea de 5/8" o borde que cruza con la línea de la elipse. Tome el cuadrado compuesto y trazar una línea que esté a escuadra en los bordes y corta a través de esa intersección. Esto debería hacer tres líneas que se cruzan todos en un momento. La única línea que se necesita es la perpendicular que acaba de trazar. De ahora en adelante, es el ser referido a.

Dibujar todas las rectas perpendiculares (los acabo de hacer) espejados a través de la línea que trazaste previamente. Luego dibujar las líneas otras piezas 13, reflejado a lo largo de la pieza 13 (el pedazo de centro). Pieza número 13 y 14 serán idéntica. Esto es normal y aceptable.

Aquí se pone un poco complicado. Es necesario alternar entre piezas. Así que a partir de pieza #1, poner una X en la línea debajo de la línea de centro. Pieza #2 poner una X en la línea arriba de la línea de centro y así sucesivamente y así sucesivamente. Si tu primera pieza tiene la línea central como la línea de corte, que probablemente funciona, pero no era el caso para nosotros. Usted no debe tener ninguna x side-by-side

[Nuestras piezas 13 y 14 habían x side-by-side, que fue un error! Como dice el dictum: hacer lo que yo digo y no lo que yo hago J]

Corte a lo largo de la línea recta que no tiene una X (o cortar todo el x solamente).

ALTERNATIVA: Utilice nuestras dimensiones de cada corte. A partir de cualquiera de los lados y siempre midiendo desde el mismo borde inferior de cada pieza, las líneas de corte son:

25-1/2

21-1/8

28-1/4

19

30-1/8

17-3/8

31-1/4

16-1/4

31-3/4

15-5/8

31-3/4

15-1/4

32-7/8

Ahora lo mismo que a partir del otro lado
