Paso 4: Conexión a la matriz de 8 x 8
El paso final para conectar todo junto es conectar las salidas de los chips a tu matriz de LEDs. Voy a utilizar el de mi otro artículo sobre matriz de LED 8 x 8 que tiene los ánodos LED como filas y los cátodos como columnas.

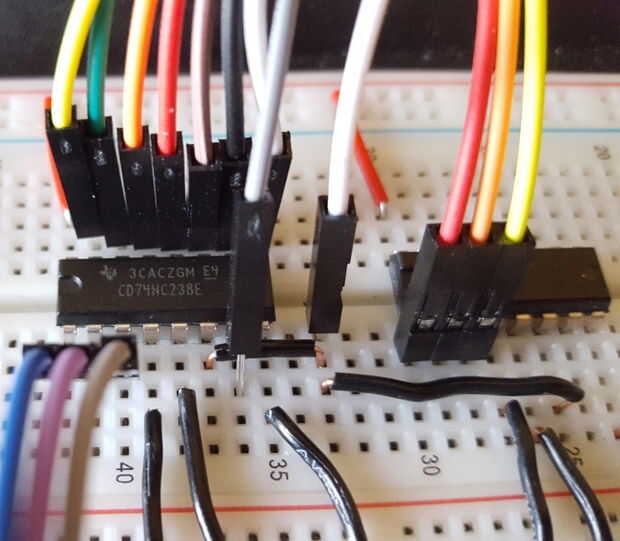

Ahora, conectar en las salidas Y0-Y7 de la 238, obtienes la siguiente de la formación de cabezas de la Hidra... La imagen muestra cómo salidas mira cuando tienes las 238 líneas conectadas y listo para ir. Usar cables de colores para hacer la vida más fácil. Ahora necesitará conectar las salidas Y0-Y7 para los 138 chips así. En la fotografía, estoy mostrando solo el 238 chip con Y0-Y7 pines salidas conectados.
Puesto que el chip 238 salidas un alto en la línea activa, conectan la clavija de Y0 con el conector correspondiente en la placa matriz que va a la fila superior de la placa de LED. Siga Y1 a Y7 conectar con el resto de las filas de la matriz. Del mismo modo, con el chip 138, producirá una baja en el activo, por lo que necesitará conectar el Y0 a la primera columna de la matriz y ampliar Y1-Y7 hacia fuera como adecuadamente.

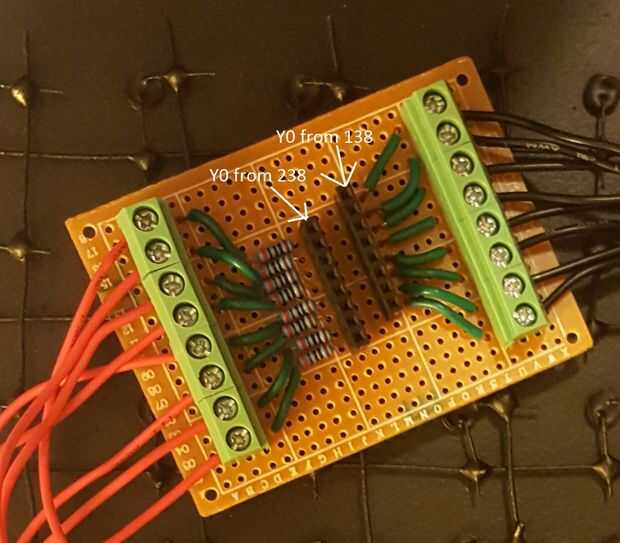

En la foto, he mostrado la Junta que hice de mi proyecto previo para permitir el fácil uso de cualquier dispositivo. Sólo tiene que conectar los cables de la placa en la placa de prototipo y sólo ha conectado todo junto.
Ahora, cuando usted encienda el Arduino... no pasa nada! Todavía necesitará escribir código.
