Siente el código lector - parte 2: LED Hardware (1 / 7 paso)

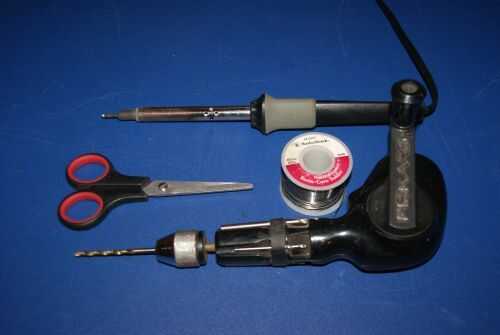

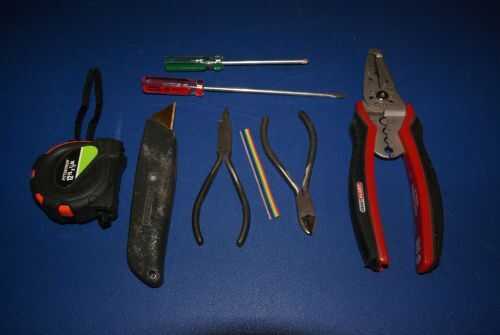

Paso 1: Herramientas y piezas

Requiere:

Cortador lateral pequeño
Alicates pequeños
Soldador de 20-40 vatios (RadioShack #64-2184)
La resina núcleo de soldadura (RadioShack #64-009)
Pequeños destornilladores
Taladro con brocas de 1/8" y 1/4"
Cuchillo
Sierra de Sierra de arco u otros dientes finos
Cinta métrica

Opcional, pero útil:

Desaislador alambres
Ohmímetro voltios
Palos y pistola de pegamento caliente

Piezas varias:

Calibrador de alambre de 24 o 30 de conexión trenzado
Todo Fix adhesivo (Dollar Tree) $1
Hoja de la espuma de hobby tienda guardado de material de embalaje
Cinta aislante

Piezas para caja de relés:

USB (con cable, sin hilos) teclado (marca ONN Walmart) $10
Proyecto caja 4 "X 2" X 1"(RadioShack #270-1802) $4
Relay 5VDC (RadioShack #275-0232) $4
Jack mono o estéreo 1/8"(RadioShack #274-0249) $3

Piezas para Punta háptica:

3VDC motor vibra-táctil (RadioShack #273-0107) $4
(o de barato batería cepillo de dientes - Pic 3)
CVPC 1/2" tubo y tapones o cualquier recipiente pequeño, como una botella de píldora
Enchufe y cable (Dollar Tree myTunes 1/8" Cable de extensión) $1
