Sí, otra cámara Slider - motorizados ahora! (1 / 3 paso)

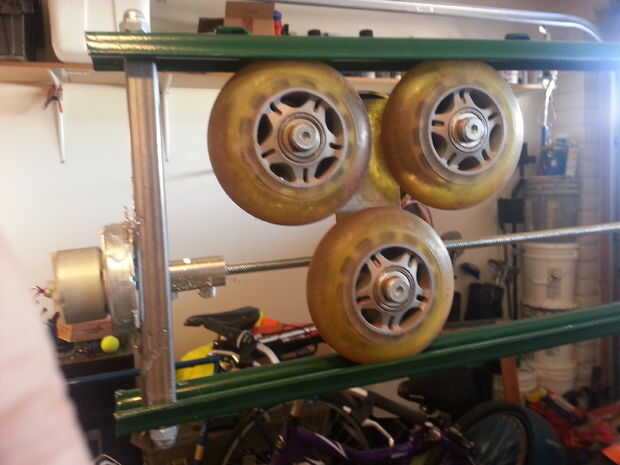

Paso 1: Maqueta y Asamblea

Distancias y alineamientos son fundamentales para que el mecanismo no se unen a lo largo de su recorrido, por lo imanes y abrazaderas temporalmente a cabo cosas en su lugar mientras medido y probado para asegurarse todo fue alineado trabajó como quería.

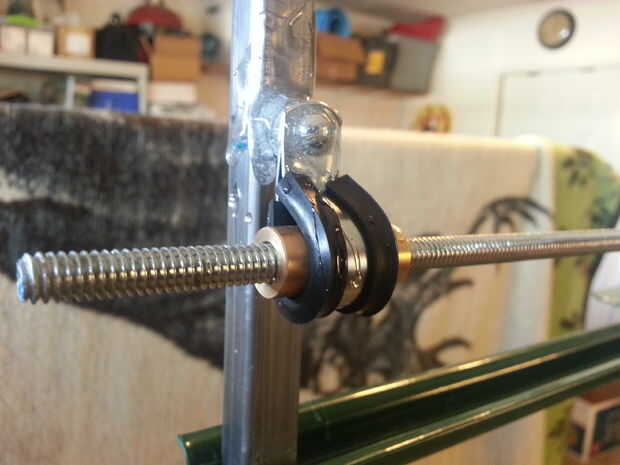

El buje de bronce es sostenido por la abrazadera de alambre soportes de goma.  Tuve que usar una cuña de 1/4" para poner hacia fuera la barra sería paralela a la plataforma.  Tienes que ser seguro de que tiene la tuerca de acoplamiento (que empuja/tira del carro) también se burlaban en su posición final, así tan vinculante es eliminado.

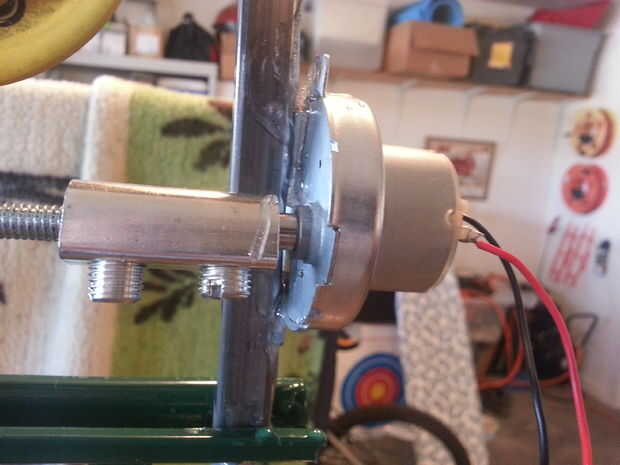

Una vez que estos dos estaban donde yo quería, entonces coloca el motor para asegurarse de que se podría montar en la ubicación necesaria.  Que ajusta perfectamente, así que luego de perforar agujeros poco profundos a través de la pared exterior del tubo cuadrado (recuerde-mi diseño slider hay un tornillo por él - cortarlo arruinaría el slider) sólo, sólo lo suficiente para un tornillo corto en.

En este momento una hornada de epoxi mezclada y abundantemente cubierto las conexiones en el buje y el motor se trabe en su lugar.  Estoy tratando de usar un imán fuerte para conectar la tuerca de acoplamiento con la dolly, pero allí no es suficiente fricción/cohesión utilizar el carro en ángulos distintos de nivel, por lo debe ser abordado.
