Shutter control modular para cámara (4 / 4 paso)

Paso 4: prueba

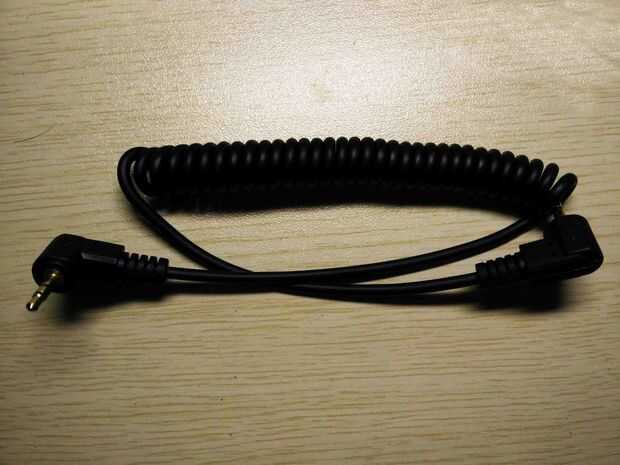

El último paso es poner a prueba el modular, en primer lugar necesitamos un cable con dos clavijas de 2,5 mm, para conectar el modular y la cámara.

Luego conecte el modular a arduino como:

FCS -> D2

SHT -> D3

LED -> D4(optional)

GND -> GND

Así D3 con alto nivel se activará el evento focus y D2 como el evento cerrado.

Este es un ejemplo, realmente necesita mantener unos 300ms así puede ser reconocida como un evento de alto nivel.

const int FcsPin = 2;

const int ShtPin = 3;

const int LedPin = 4;

void setup() {}

pinMode (FcsPin, salida);

pinMode (ShtPin, salida);

pinMode (LedPin, salida);

}

void loop() {}

digitalWrite (FcsPin, bajo);

digitalWrite (ShtPin, bajo);

digitalWrite (LedPin, LOW);

Delay(1000);

digitalWrite (FcsPin, alto);

digitalWrite (ShtPin, alto);

digitalWrite (LedPin, alto);

Delay(500);

}

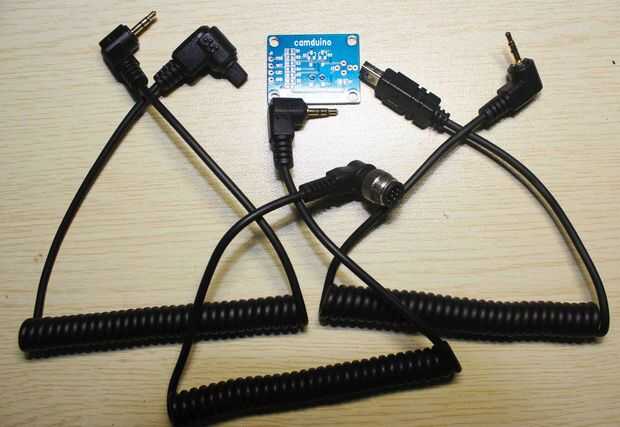

Con diferentes cámaras como CANON y NIKON, solo cambio el cable como se ve en la última imagen y funcionaría.

Había utilizado este modular para tomar una fotografía Time-lapse sobre el crecimiento de un frijol mungo, pero puede no enviar vídeo aquí, tal vez más adelante.

Así que este es el proceso que hago mi primer 'producto'. Espero que les guste.

Gracias.
