Paso 4: Componentes hacer
Laser corte o CNC los archivos en pdf Showerloop_filter_lasercuts_POC21_v3.pdf
Desde Cortadoras Láser mango corte un poco diferente se pueden venir problemas con el archivo. Generalmente rojo rayitas (0.001 mm) es para el corte y el negro es para el grabado.
! Si no tienes acceso a un cortador del laser o CNC de la máquina, se puede utilizar un enrutador manual para cortar la ranura en el filtro y la forma entera si es necesario. Para cortar un círculo perfecto con un router una herramienta especial deba hacerse (círculo plantilla en youtube buscar).
Los párpados y las placas de montaje también pueden ser una sola pieza si está utilizando material grueso. Cuatro filtros de 10cm de diámetro x 50 cm deben tener un adecuado caudal de 10 l/min. Con 6.6 l/min dos filtros son suficiente y 1 filtro de 3.3 l/min. La superficie es más importante que la longitud del filtro, ya determina la velocidad de flujo a través del filtro y así los tiempos de reacción. Utilizar hojas de acrílico grueso de 10mm para las tapa y compresión de los discos pero he utilizado hojas de acrílico de 4-5mm en anteriores prototipos y pegado junto con resultados decentes.
Una máquina CNC es preferible y mucho, mucho más rápido.

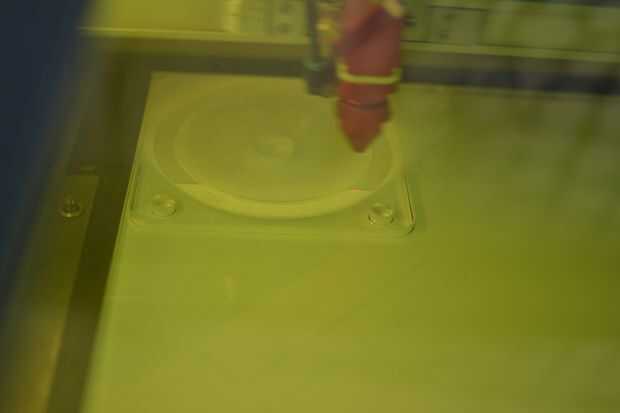

De corte con láser: generalmente sólo piensan de Cortadoras Láser poder sólo para grabar texto o una imagen o cortar a través de un material, pero jugando un poco (con cuidado que es) con la configuración de la cortadora láser básicamente puede fresar en un material con una precisión milimétrica. Adviértase el grabado profundo en acrílico es probablemente lo más lento y hacer una tapa puede tomar hasta dos horas o más una vez han averiguado la configuración ideal. >> Configuración de Aalto FABLAB EPILOG LEGEND EXT - 60 Watts: VECTOR: potencia = 100%, velocidad = 2%, frecuencia = 5000 Hz, grabado = potencia = 100%, velocidad = 8% (etch a alrededor de 4mm), frecuencia = 5000 Hz! Tenga cuidado y reducir al mínimo el tamaño de la llama (no debería ser ninguno).

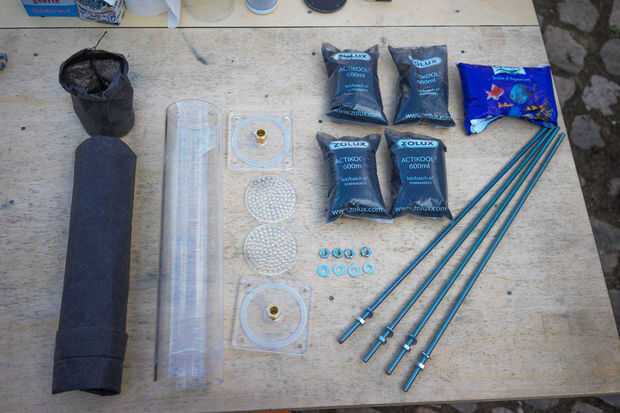

PIEZAS de corte:

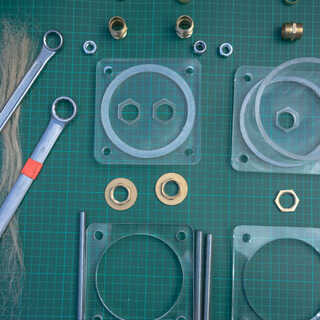

Tapas para filtro
Hay 2 tapas por filtro, la tapa superior y tapa inferior - duh.

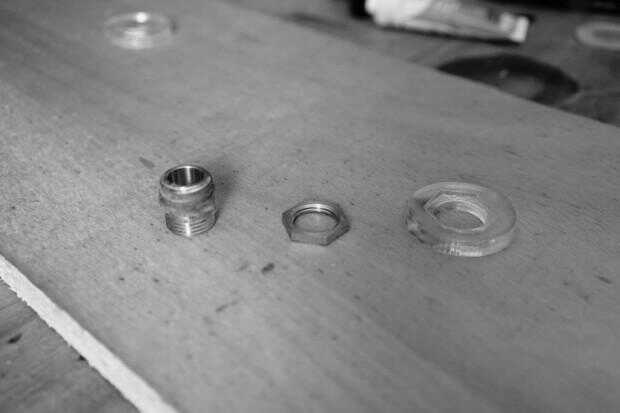

Una tuerca hexagonal se utiliza para sujetar la entrerrosca de la manguera (hacia el filtro) a la tapa del filtro. Las dimensiones del hexagonal tuercas o manguera de pezones pueden variar regionalmente por lo que es mejor conseguir primero, comprobar las mediciones y modificar el archivo si es necesario. En la foto de la tapa sólo un círculo fue grabado al agua fuerte/molido en la tapa de acrílico para adaptarse a la tuerca hexagonal, pero el diseño fue revisado más adelante para tener la forma de la tuerca hexagonal se así la fijación de la tapa para que ya no podría rotar (y evitar la fijación) al agregar la entrerrosca de la manguera en el lado exterior de la tapa.

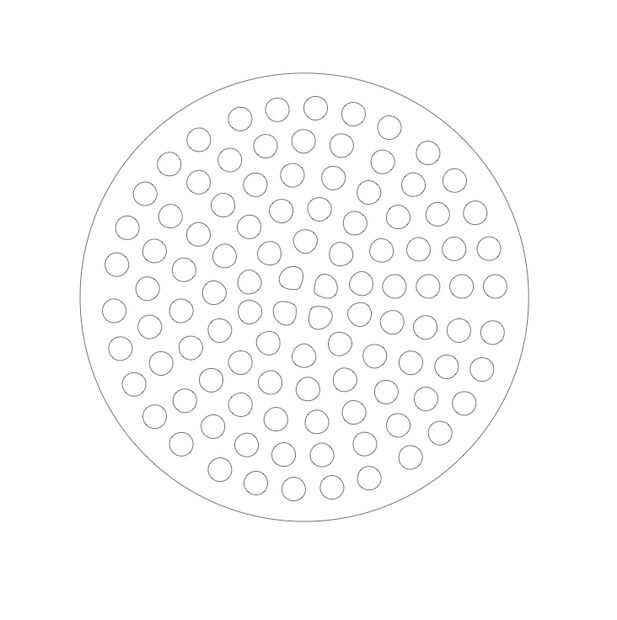

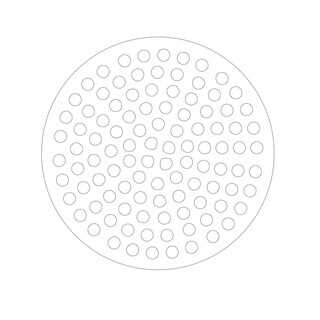

Discos de compresión
Hay 3 discos de compresión por filtro. Dos en ambos extremos para exprimir en la arena y carbón activado y uno entre la arena y carbón activado. El disco de compresión en el archivo se anida dentro del vacío de la placa de montaje para ahorrar materiales!
Telas
3 por filtro. Ancho debe ser de 10-15% más grande que la anchura interior de la carcasa del filtro, en este caso es 115 mm. Lasercut (baja potencia) o tijera corta la membrana de tela.
Tapas de regulador de caudal
Los reguladores de flujo son igual que los filtros pero con una sola entrada y varias salidas para el regulador de flujo de fondo y viceversa para la superior.
Tapas para la lámpara Ultravioleta
