Ahora que ya tenemos fuera del camino, vamos a empezar!
Este gadget fue diseñado como una broma de oficina por un amigo que quería algo a su compañero de trabajo.
Lo que se necesita:
Circuitos:
-Una vieja cámara desechable (se necesita el transformador principal para el paso de voltaje hacia arriba)
-Altos condensadores de tensión (350V mínimo) he utilizado un montón de pequeños ya que tengo una bolsa de ellos.
-un Transistor NPN: el de la Junta Directiva de la cámara es barato y fallará rápidamente, utilicé un 2N2222 grado militar y con un paquete de metal pero un 2N3904 estándar funcionará si los tienes.
-resistencia 220 ohm
-Diodo (Min 350V) utilicé un GP-20 ya que tengo una bolsa de ellos.
-Pulsar el botón
Fabricación de:
-Las hojas de acrílico sacadas
-Pegamento acrílico
-Láser de corte
Nota: la caja de un proyecto se puede utilizar en su lugar
-Tap M4
-Dos tornillos m4 x 16mm
-Destornillador
-Tira de cobre
-Hilo (yo usé AWG22 sólida, pero realmente no importa demasiado)

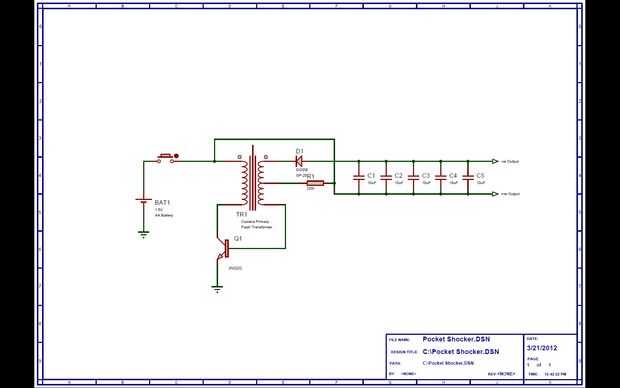

Este circuito es el circuito de shocker flash cámara ubicua que todo el mundo ha llegado a amar. Simplemente he cambiado el transistor y condensadores para mi propósito.
Empezar por conseguir sus manos en una cámara disponible, nadie va a hacer. Con cuidado lo desarma, asegúrese de que el condensador es descargado por el tocar ambos cables con un destornillador de meta o usted será sorprendido de poder.
una vez que tengas tu circuito, desoldar el transformador primario (uno grande) necesita esto.
El circuito fue atado con alambre de soldadura de punto a punto puesto que había tan pocos componentes.

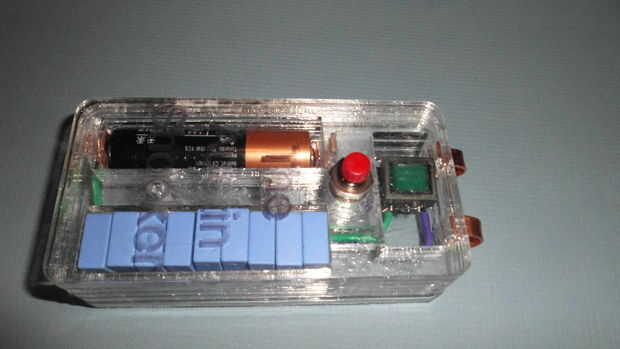

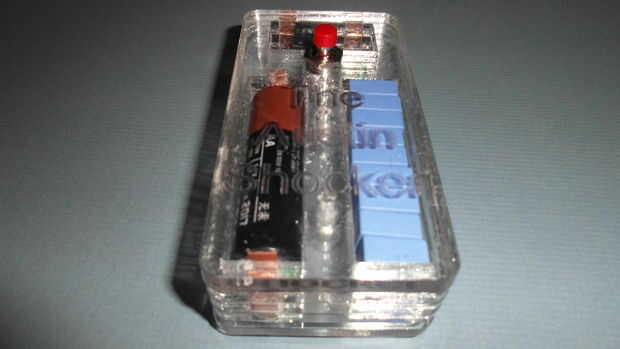

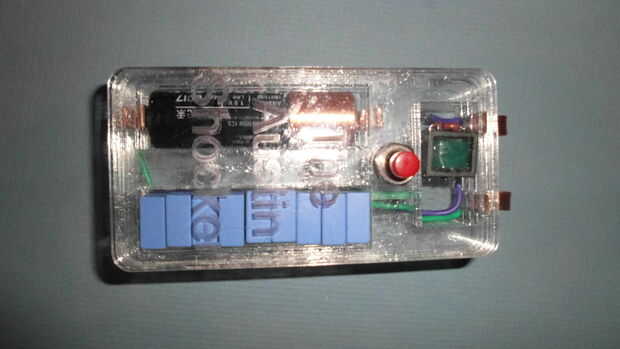

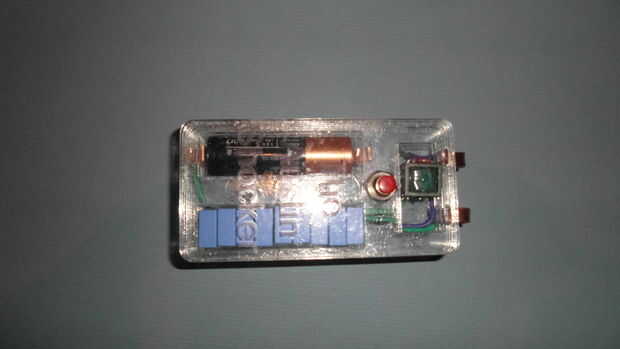

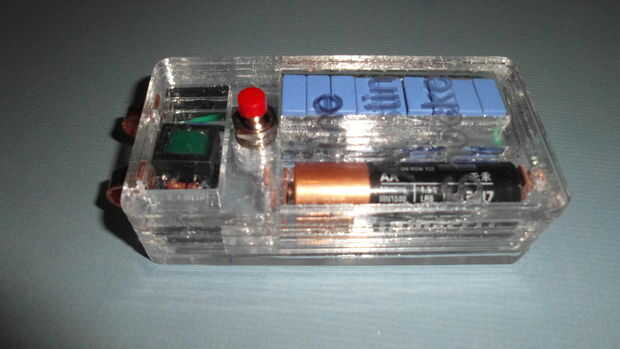

La vivienda fue construida de las hojas de acrílico transparente grueso 5mm que láser para hacer las capas. Entonces las primeras 4 capas estaban pegadas con pegamento de acrílico. la quinta capa es la puerta de la batería de fondo y esté bien.
Tuve suerte de tener un cortador láser y chatarra de acrílico a mi disposición pero siempre puede utilizar un cuadro de proyecto para la vivienda.

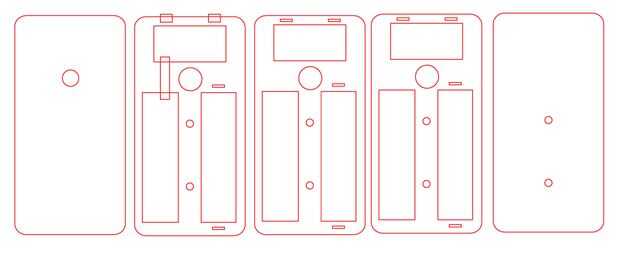

Si usted es bastante afortunado tener un laser para jugar con he adjuntado el archivo de autocad para que pueda utilizar o ampliar mi idea.
Nota: el archivo está en milímetros.
Estoy deseando ver cómo otras personas construcción esto,
¡ Saludos!
Elipsit
