Servo controlado laberinto de mármol (4 / 5 paso)

Paso 4: El laberinto

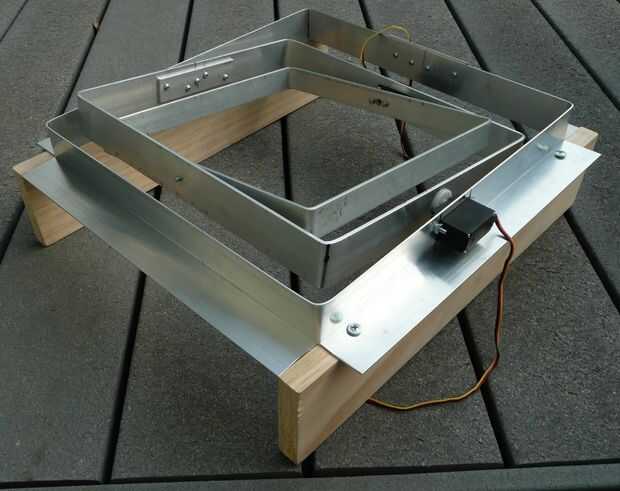

El anillo externo sólo tiene que mantener el servo del eje y el agujero del pivote. Elegimos utilizar algunos aluminio de ángulo de 1 1/2 pulgadas alrededor de él, pero usted podría hacer esto muchas maneras - ahora que lo miramos, quizás incluso con sólo un marco de madera y soportes de una pareja.

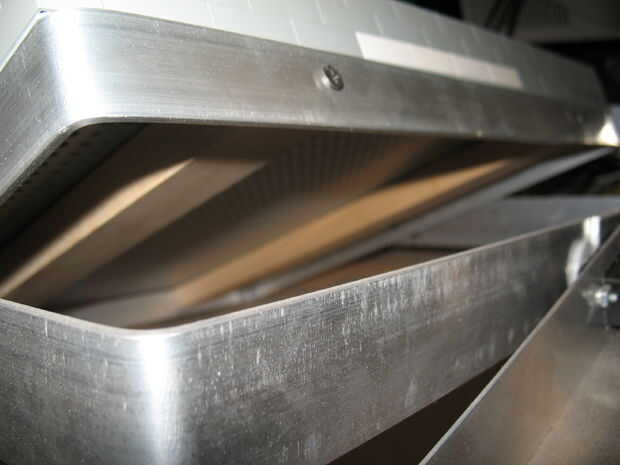

La construcción era como antes, aunque nos sea necesario para cortar el aluminio de ángulo para doblar en las esquinas (ver imagen). Utilizamos algunos Pino 1 x 4 pulgadas para obtener de la tierra.

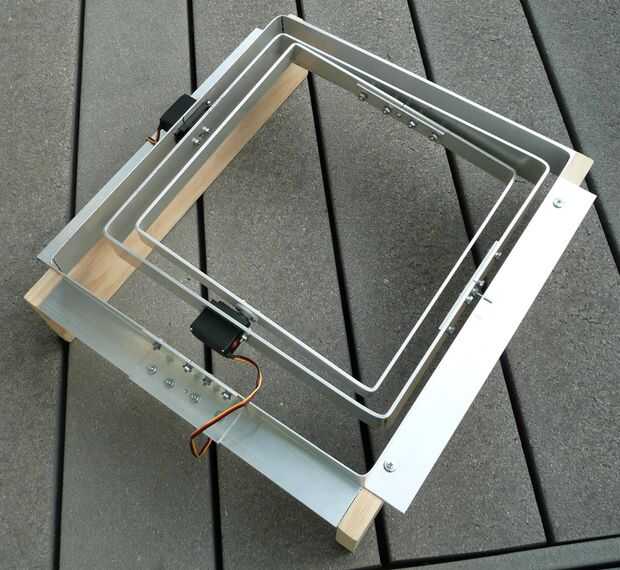

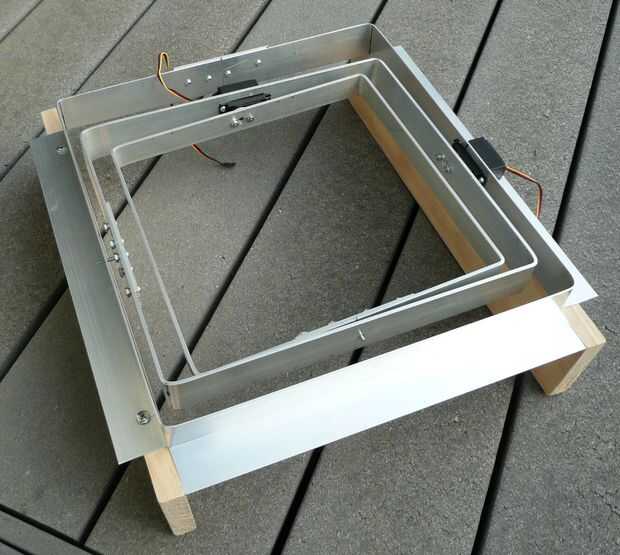

La nuestra es de 14 1/2 x 13 1/2 pulgadas. Una vez más, el ancho es crítico, y la longitud necesaria para permitir que el servo de eje X hacer pivotar libremente.

La placa de Lego fue grabada en el anillo interior con alguna cinta de embalaje. Para el laberinto de mármol más grande, hemos añadido dos tablas de 1 x 3 pulgadas en el eje X para ayudar a cubrir la placa de Lego.

El tamaño del mármol es clave - probamos un poco para encontrar el tamaño correcto y aún encontrado algunos UV reactivo.
