Paso 10: Luz de alambre a circuito de relé

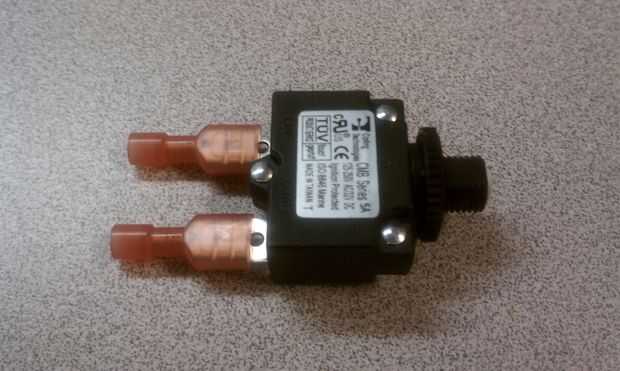

El alambre de 22 calibre (o los rastros de grasa en el impreso) son el mayor riesgo potencial de sobrecalentamiento, por lo que es importante limitar la cantidad de amperaje siempre se pedirá para llevar. Para estar más seguro, que agregué un fusible de 5 amperios para el circuito, que es de varios amperios bajo el máximo recomendado para 22 cable calibre.

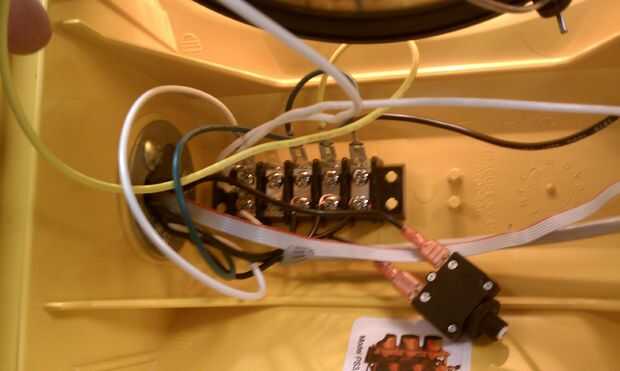

En el caso de la luz que utiliza, todas las lámparas ya se por cable a un bloque en la carcasa de la lámpara amarilla, así que sólo tuve que utilizar cables del circuito de control para los puestos correspondientes en el bloque. Si no hubiese estado allí habría sólo conecté cada alambre por medio de conectores de torsión.

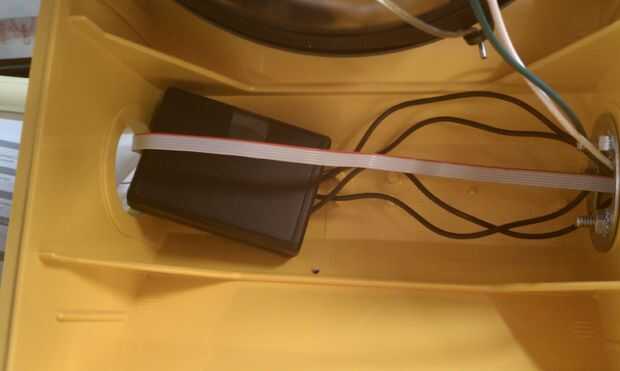

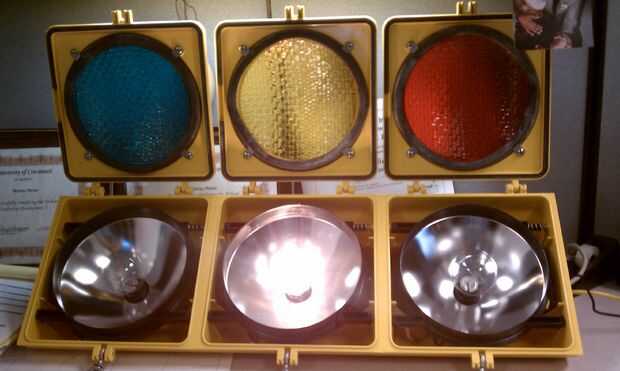

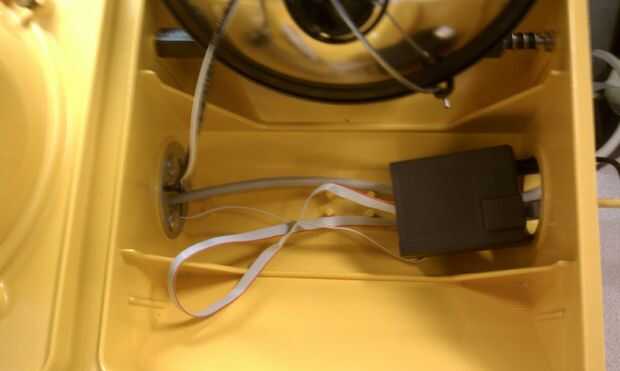

Cada una de las lámparas de swing hasta las bisagras revelar espacio donde cableado y otras cosas pueden ser escondidos.
NO TENGO EL CABLE ENCHUFADO DURANTE ESTOS PASOS!
Prepare el cable de alimentación de CA:
- Crear el cable de alimentación: Si no tienes un cable de alimentación con los cables pelados ya estallados, cortar el extremo hembra en un cable de alimentación de PC. Pele el aislamiento de varias pulgadas del paquete y la mitad de una pulgada de cada uno de los tres cables.
- Determine cual cable es la tierra: utilizar un polímetro en modo continuidad para probar cual cable va al pin de tierra (uno más) y tome nota de él.
- Determinar que ranura de la salida será en vivo: el estándar es que la ranura delgada es vivo y el neutro de uno más amplio, pero prueba a mí mismo me da una mayor tranquilidad cuando realice el cableado energía potencialmente letal. Después de ajustar el multímetro a la CA, poner un cable en el agujero del suelo y el otro para las dos ranuras de prueba a su vez. Cualquier ranura está vivo (debe ser el fino o el enchufe está conectado mal) envíe 120volts a tierra cuando se les conectan. El otro debe leer cero o pocos voltios.
- Determine cual cable es vivo: ahora que eres seguro que ranura es en vivo, poner el multimetro en modo continuidad y utilizarla para determinar cual cable corresponde con la la hoja directo del enchufe. Tome nota de este hilo como el "caliente". El cable final es «neutral».

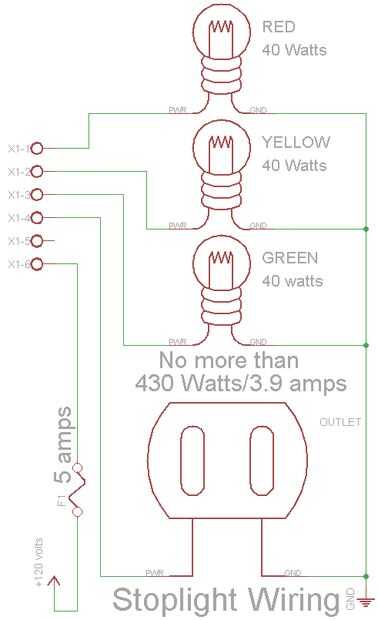

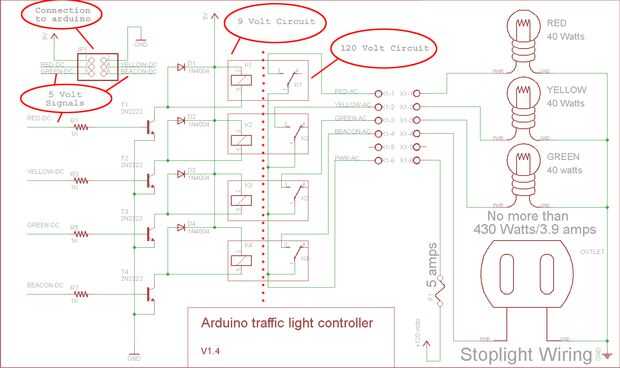

Cable de la luz según el diagrama adjuntado:
- Conecte el cable "vivo" para el fusible de 5 amperios. Si invertirlo y utiliza el hilo neutro, la lámpara funcionará pero será una trampa, espera de descarga o electrocutar la primera persona para cambiar una bombilla. Así que no lo hacen.
- Ejecutar un cable desde el otro polo del fusible al tornillo de "Corriente alterna" en el bloque de terminales en el circuito de control. Esta será la que conecta a todos los cuatro relés, uno separado de los demás por uno o más tornillos sin usar si has seguido a la guía impresa.
- Ejecute un cable de cada uno de los tornillos del bloque de terminales para la lámpara correspondiente o la salida. Si va a cablear hasta la salida opcional, conecte el terminal "vivo" en la salida de*.
- Conecte cada uno de los cables restantes de la lámpara (y el hilo neutro de la salida opcional si se utiliza)* al neutral del cable de alimentación. En el caso de la luz que utiliza, todos los cables de neutro ya fueron conectados juntos, así que sólo tuve que conectar uno.
- Conecte el cable de tierra a cualquier cable de tierra suministrado por la luz.
* Ver notas sobre la toma de corriente opcional
Prueba y encendido:
- Prueba de todas sus conexiones con el multímetro para asegurarse que no haya cortocircuitos. Sin nada conectado, debe existir continuidad entre el fusible y los cables de la lámpara o tomacorriente.
- Enchufe alimentación y ethernet a arduino, pero no lo enchufe en la luz. Con el multímetro debe ser capaz de conseguir la continuidad entre el fusible y los cables de neutro de cada lámpara sólo cuando que la lámpara se enciende a través de la página web. Del mismo modo, usted debe conseguir continuidad entre las láminas de la clavija cuando cualquiera de las lámparas, pero no cuando son todos fuera.

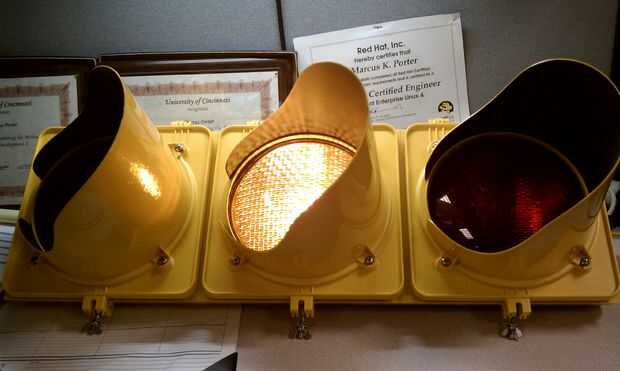

- Apártese y conectar la luz. Ahora usted debe ser capaz de convertir cada lámpara encendido y apagado a través de la página web.
Felicitaciones, ahora tiene un servidor de web de luz!
