Servidor de audio y grabadora con Edison de Intel (9 / 9 paso)

Paso 9: Construir recinto

El cuerpo está diseñado para parecerse a un walkman, me encanta realmente todavía algunos de los productos electrónicos personales que fueron diseñados en los años 90. Algunos eran colorido y burbujeante, como



y


. El diseño se ajusta perfectamente, por lo que sólo funciona con la tarjeta de sonido específica utilizada en el proyecto.

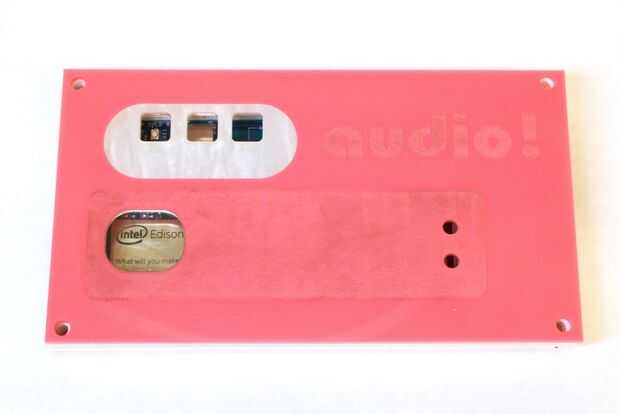

He utilizado cuatro diferentes colores de acrílico, cada archivo se llama por consiguiente. Perlas de control panel y color de rosa exterior cuerpo está grabada con láser y corte, los demás son todos cortados.

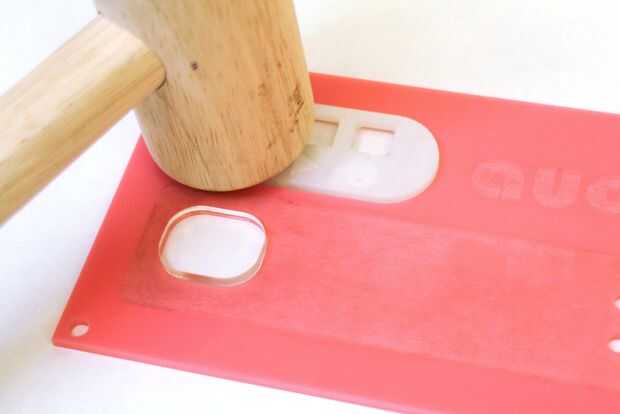

Use un mazo de madera para presionar ajuste el panel de control perla y ventana transparente.

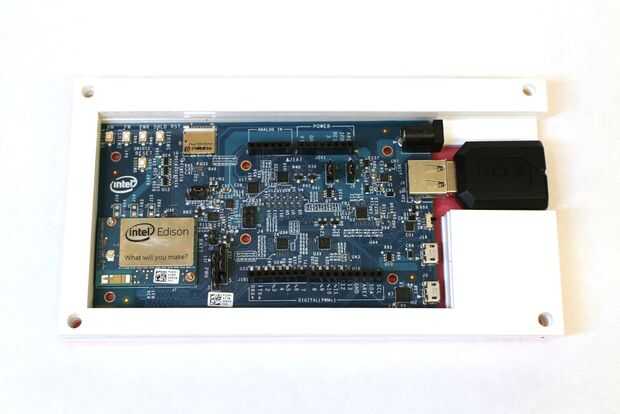

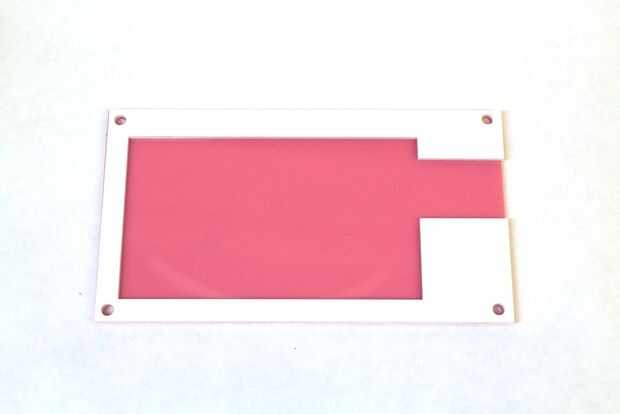

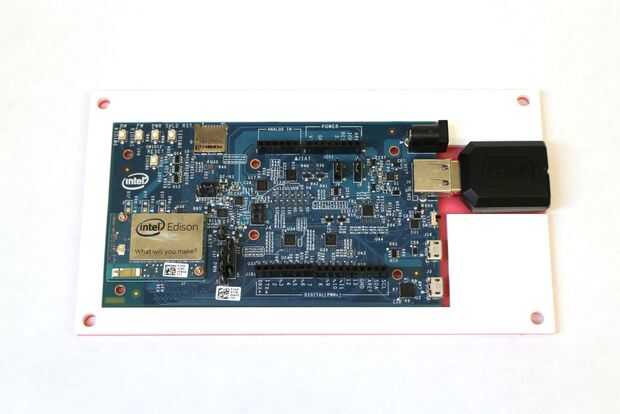

Para armar la caja colocó la parte inferior, entonces la parte inferior de la capa media hacia abajo, es el único con una muesca en ella para mantener la tarjeta de sonido en el lugar.

Conecte el circuito a la Edison. Para evitar que un cortocircuito ocurra, use cinta aislante para cubrir cualquier metal expuesto en el tablero de perf usa y envuelva la batería en el mismo. Colocarlo en la capa inferior y coloque el resto de la media alrededor de él, terminando con la cubierta superior.

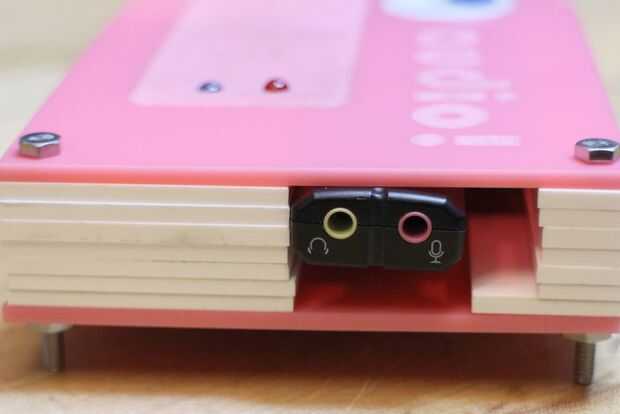

Inserte los tornillos, aplique las tuercas y apriete todas las capas juntas.
