Paso 5: Alambre encima de la iluminación
Ahora viene la parte interesante donde mete con la instalación eléctrica de la casa. Asegúrese de que es alimentado con el interruptor general / disyuntor desconectado. Compruebe que luces efectivamente no funcionan, pero recuerdan que aún se alimentan el resto de los cables en las cajas de conexiones, a menos que utilice el interruptor principal en lugar de uno específico para la iluminación.

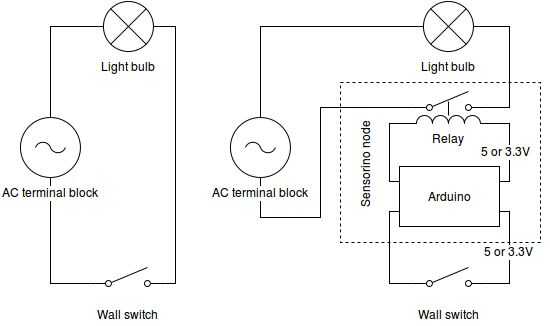

El diagrama muestra lo que el interruptor + parece el circuito de la bombilla en la instalación normal (el viejo) y lo que va a ser igual luego. Efectivamente habrá dos circuitos separados, uno para la lámpara y otro para el interruptor, así que a tratarlos por separado.

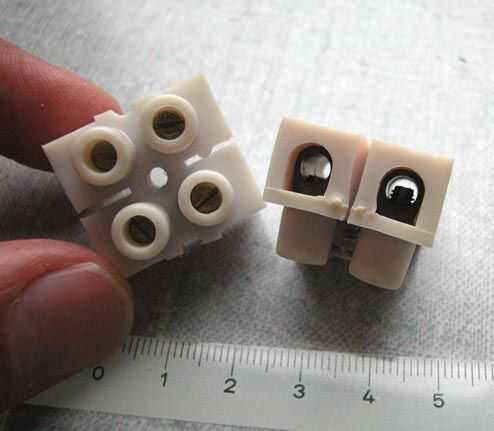

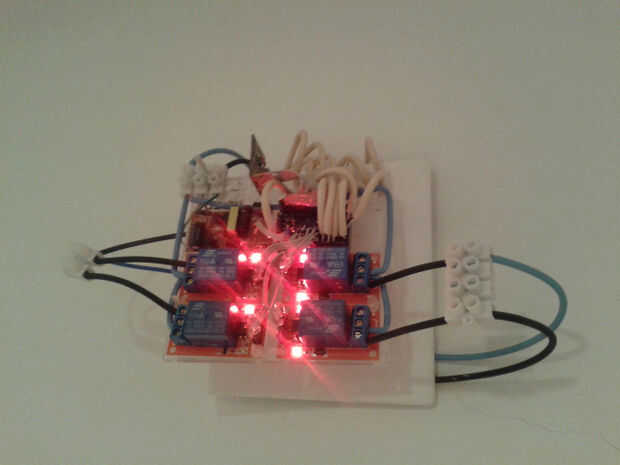

Usted querrá una tira del bloque de terminales de algún tipo para facilitar el cableado.
- Primero tenemos que conectar fuente de alimentación de Sensorino de un nodo a la red. Encontrar un par de cables de red que potencia la iluminación de la casa (es decir, va por el interruptor de luz específicos) y conectarlos a un par de terminales en el bloque de terminales. Conecte los cables poco finos de alimentación de su nodo (cargador USB PCB) a estos terminales.
- Hasta ahora, para cada luz tuvimos un circuito con cables básicamente tres:
- De la energía terminal de la bombilla - este cable se quedará como es.
- De la bombilla con el interruptor. Ahora este cable podría haber sido muy largo y pasado a través de una o más cajas de empalme. Si nuestro nodo se monta en uno de ellos, podemos cortar allí el cable y conéctelo a la terminal del relevador. De lo contrario tendrá que encontrar una nueva ruta para que el cable llegar a su nodo y puede terminar siendo más cortos o más largos que anteriormente. Si termina ya puede utilizar un terminal de tornillo para ampliarlo con otro trozo de cable.
- El tercer cable era de la otra terminal del interruptor de luz a la fuente de alimentación. Ahora que el cable se puede quitar completamente. Sólo necesita un pedazo muy corto para conectar el otro terminal de su servidor en el nodo hacia la otra terminal de la fuente de alimentación en la caja de empalmes.
- Para cada interruptor ahora necesitaremos un cable delgado de solo dos hilos al nodo, tal como el cable de teléfono que aparece en la lista de piezas. Usted necesitará distribuirlo a través de los conductos del mismo. Puede utilizar un dispositivo de tirador del cable para eso o, si le estás tirando un cable grueso viejo que ya no es necesario, usted puede atar su extremo al final de su nuevo cable y utilizar. Dependiendo de cómo lleno sus conductos son ambos métodos pueden resultar difíciles pero al final no hay forma alrededor de él.
2-3 centímetros del aislamiento del cable para exponer los dos cables y luego tal vez 5 mm del aislamiento individual de cada cable de la tira de la tira. Conecte los dos cables a los dos conectores del interruptor de la pared (puede que necesite una pieza de un cable más grueso demasiado si los conectores no producen roces en cables que fina). En el otro extremo, antes de conectar a la Arduino intentan fijar mecánicamente a base de un nodo u otra cosa para que no sólo esté sostenidos allí con conexión eléctrica de Arduino.
Otra vez tira un poco del aislamiento del cable y luego unos 5mm del aislante de cada cable. Si son los cables de teléfono de 0,5 mm² debería encajar derecho en los conectores hembra del lado de la placa Arduino. Conecte uno de los cables en el conector GND y el otro a la entrada digital.
Conmutación de multiway
En un multimodo de instalación normal (wikipedia) necesidades de conmutación un tipo especial de circuito con los interruptores están en una especie de conexión en serie con los demás y la lámpara. Sensorino efectivamente no cuidado y sólo para conectar las luces por separado y cada interruptor por separado. El sketch de Arduino hará la conmutación de multiway.
