Sensores y comunicaciones serie de Arduino para principiantes de color (2 / 5 paso)

Paso 2: El sensor de color de

¿Cómo funciona un sensor de color? Se basa en el principio que vemos las cosas porque reflejan la luz. Pero la luz, la luz blanca, la luz del sol, está compuesta por colores de los siete del arco iris juntos. Los objetos coloreados no reflejan todos los 7 colores reciben pero absorben algunos de ellos: de esta manera, para el ojo humano, un plátano es amarillo porque absorbe todos los colores excepto el amarillo. Así, un sensor de color está normalmente compuesto por un RGB LED y una fotorresistencia: mientras el LED parpadea rojo, verde y azul, el fotoresistor Lee cuánto rojo, verde y azul luz refleja el objeto que está leyendo el sensor.

Vamos a hacer el sensor de color:

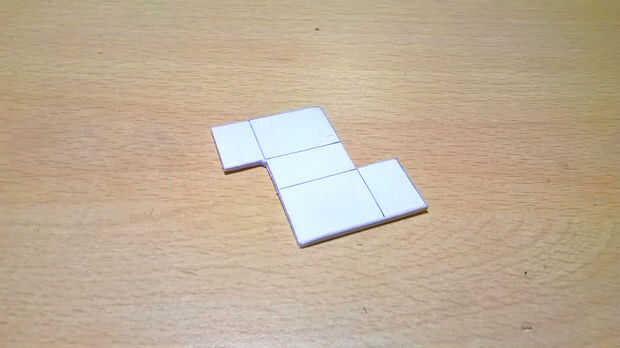

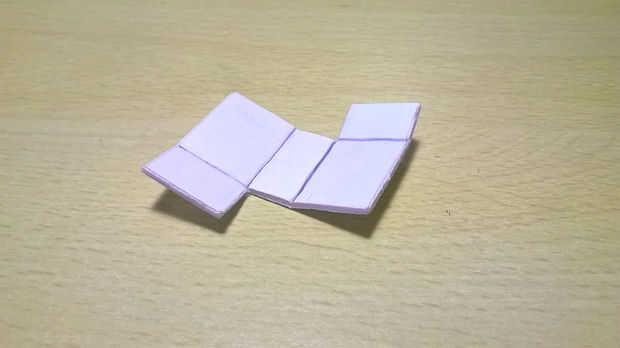

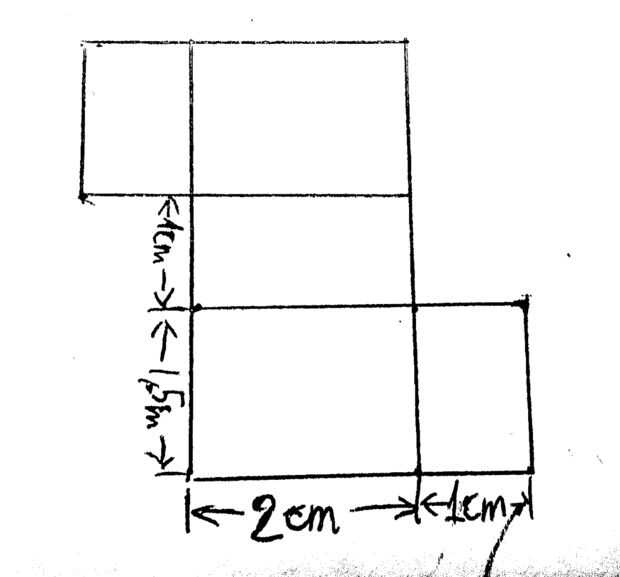

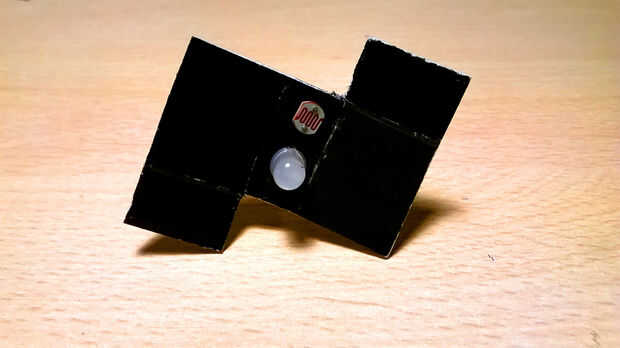

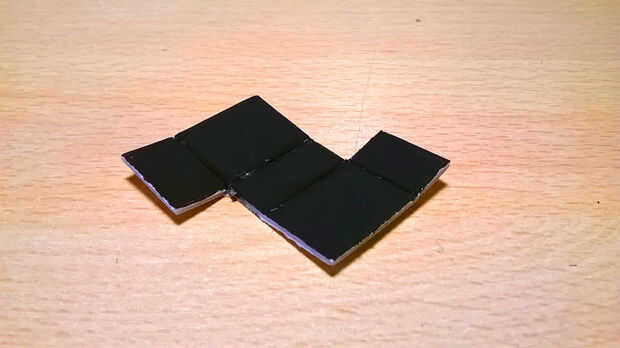

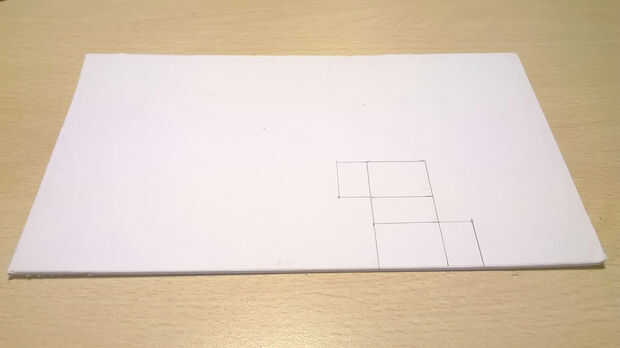

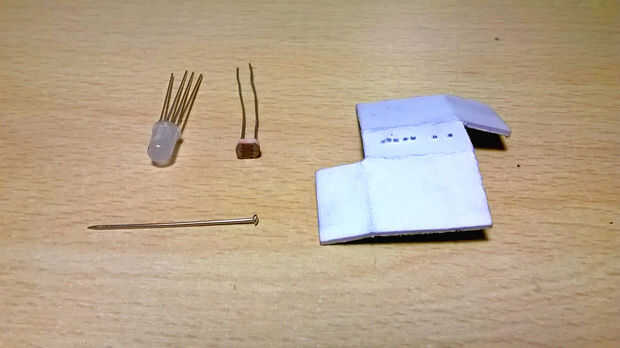

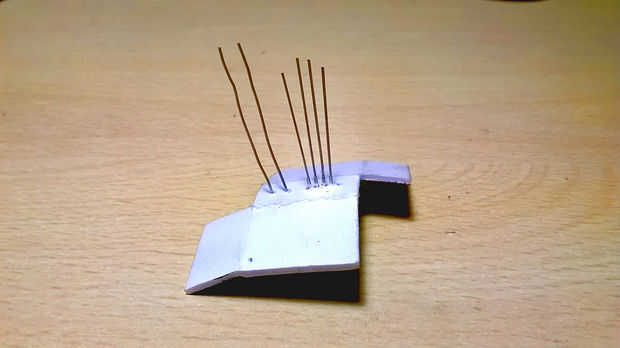

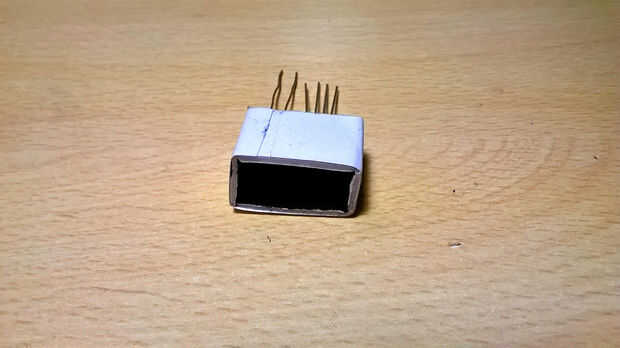

Tomar la cartulina, recortar el patrón [fotos 1, 2 y 3], la pieza siguiendo las líneas del doblez (tenga cuidado, no es fácil de doblar con precisión tal un pequeño pedazo de cartón). [Imagen 4] y negro [Cuadro 5].

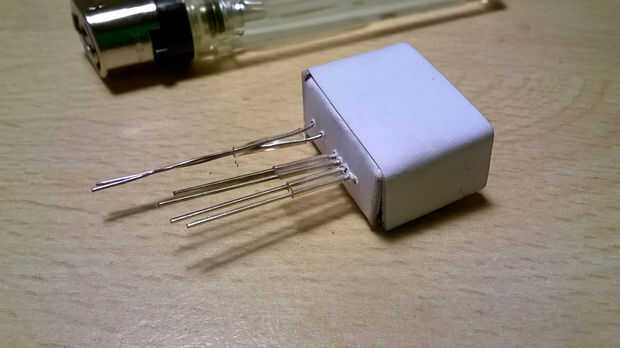

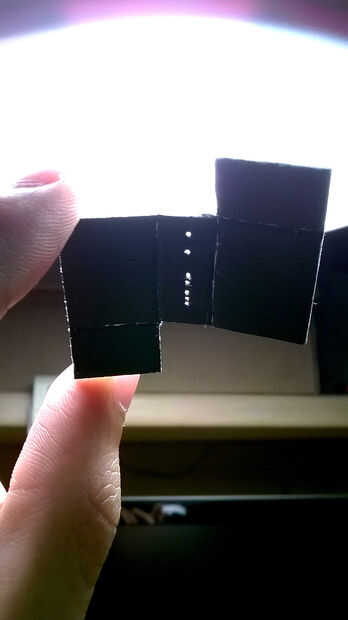

Ahora, hacer seis pequeños orificios en la pieza de cartón con una aguja: cuatro de ellos son para los pasadores LED RGB (hacerlos muy cerca uno del otro) y los otros dos son para el fotoresistor [fotos 6 y 7].

Inserte el LED y la fotorresistencia en su lugar [fotos 8 y 9].

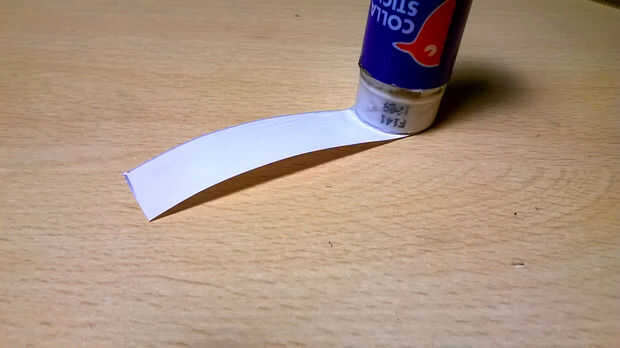

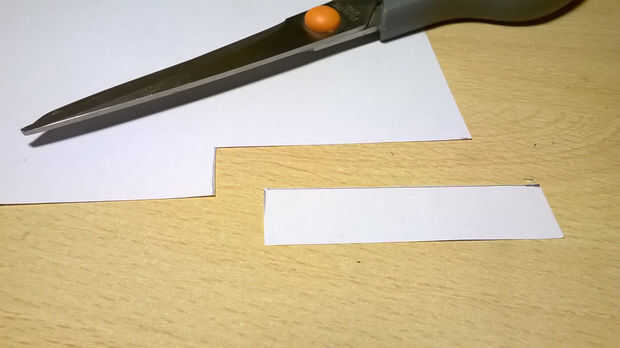

Corte una tira de 6x1.5cm de una hoja de papel impresión normal [cuadro 10]. Ponga pegamento en un lado de esta banda [cuadro 11] y pegue en el sensor para "cerrarla" [cuadros 12, 13 y 14].

Fijar su posición con tubos de encogimiento de calor [cuadro 15]. Es esencial fijar la posición de estos dos componentes: si son libres de moverse, las lecturas del sensor no será fiel. Tenga en cuenta que en la foto 15 hay un error: se tocan las dos clavijas de la fotorresistencia. Esto no debe ocurrir (he luchado mucho para averiguar lo que era el problema cuando el sensor de prueba).

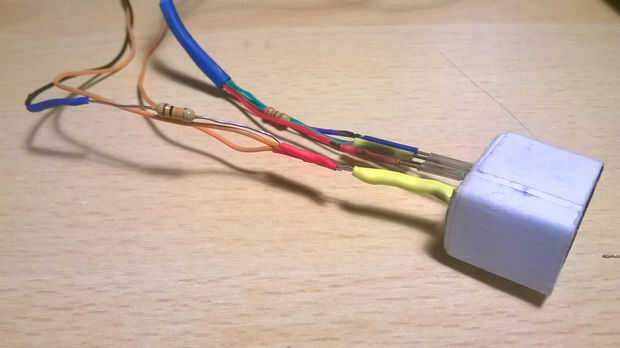

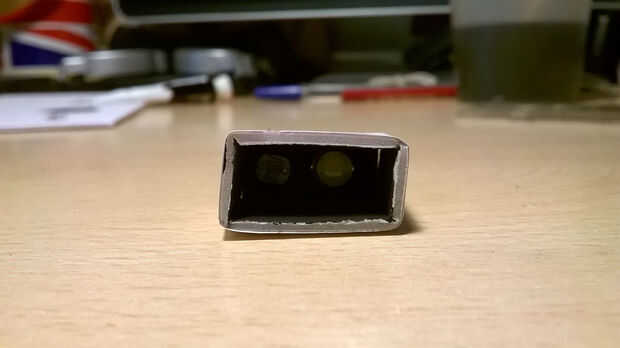

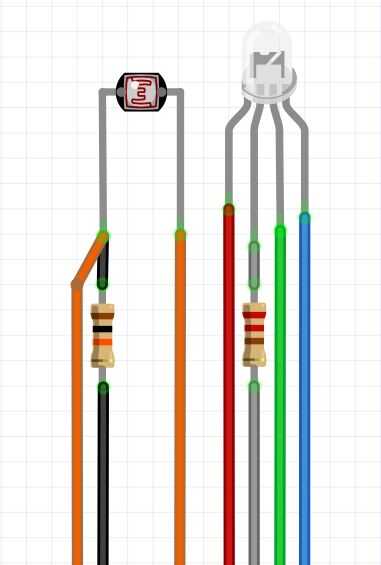

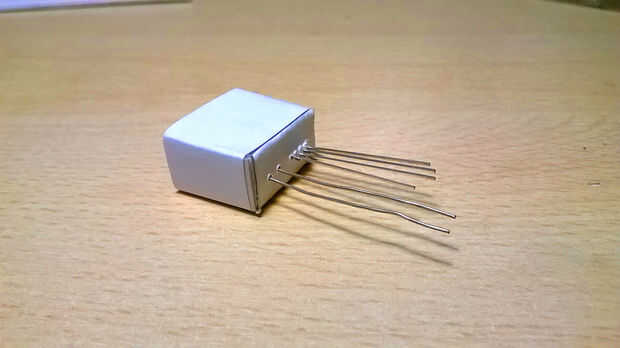

Finalmente, siguiendo el esquema en el cuadro 16, conecte los tubos retráctiles (o soldadura, oficialmente de soldadura es mejor) los cables y resistencias juntas. Mi producto final se muestra en las dos últimas fotos.
