Paso 1: El circuito

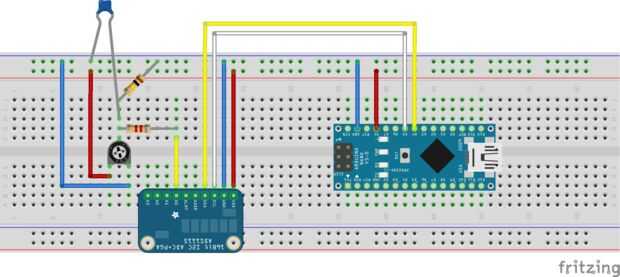

En el circuito anterior tenemos leyendo un simple potenciómetro a través de su '' escobilla a través de un chip de ADC de 8,25 K resistencia y 16 bits. Crucial, también hay un condensador de 100nF y un resistor de 100K va en el riel de la tierra de lo limpiaparabrisas. Nos vamos a concentrar en el resistor de 100K. 100K es el valor recomendado del fabricante del instrumento.
No hay nada inusual en este circuito y parece bastante aburrido hasta que nos fijamos en lo que está sucediendo con la resistencia en más detalle.
Para deshacerse de los ruidos (duendes y elfos) queremos la resistencia a ser bastante pequeño en ohmios - tal vez 10K, pero si nuestra olla, por ejemplo 1K, vamos a conseguir una cantidad masiva de no linealidad - ver por sí mismo mediante la apertura de la hoja de excel en el siguiente paso.
Inicialmente, no establecidas para descubrir cualquier fórmulas - sólo quería visualizar la linealidad no creada por una resistencia de carga en un sensor de relacionados con el circuito. Quería tratar de aislar a la curva y la trama como un gráfico en Microsoft excel. Sólo parecía divertido.
