Sensor ultrasónico con pantalla LCD de (4 / 5 paso)

Paso 4: Prueba Sensor ultrasónico

Ahora es el turno del sensor ultrasónico a probarse. Hay cuatro pernos en su Sensor ultrasónico (HC-SR04).

La interfaz de pin es el siguiente:

Pin VCC: 5V en su Arduino

Trig pin: D12 en su Arduino.

Pin de eco: D11 en el Arduino.

Pin GND: tierra en su Arduino.

Puede necesitar los cables de puente para conectar fácilmente el sensor de ultrasonidos para Arduino.

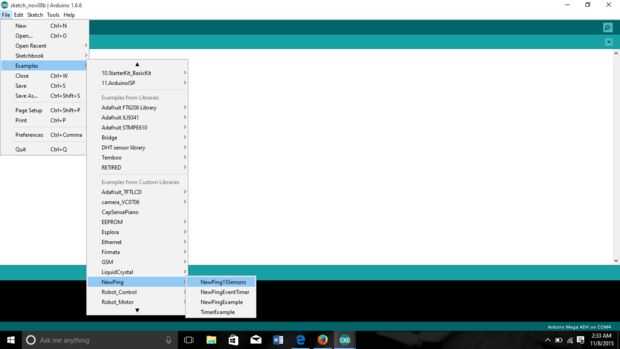

Descargue el archivo zip y descomprimirlo. Copiar pegarlo en la carpeta de la biblioteca en la carpeta de Arduino. Reinicie el IDE de Arduino y usted debería ser capaz de ver. Vuelva a ejecutar el sketch de ejemplo Ping de nuevo. Encontré la biblioteca aquí:

Ejecute el programa siguiente para comprobar si su sensor ultrasónico funciona bien.

Si lo hace debe ser capaz de ver la lectura en el monitor serial.
