Sensor de nivel de agua de Twitter Wi-Fi (5 / 7 paso)

Paso 5: Paso 5: construir el circuito

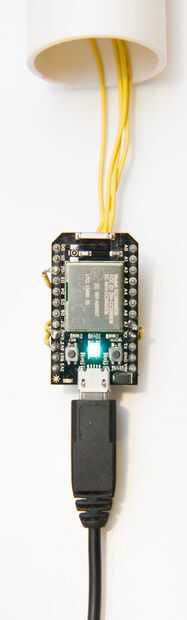

La soldadura de los cables para conectar los 4 pares de pines:

Sensor una--> base patillas A7

Pin del sensor 4--> pin de la base D2

--> Pin sensor V + base pin 3c3 *

Pin GND de sensor--> pin GND de la base

Pro Tips

  • Pase los cables a través del adaptador de tubo de PVC antes de soldarlos. El núcleo, ni el sensor encajará por el interior del adaptador. Afortunadamente, usted puede colocar el tubo de PVC más adelante.
  • Utilice cables de colores, o marcar cada alambre antes de soldar para que sepas cual cable va a que el perno en el sensor.

Camino por recorrer! Termine todas las partes eléctricas del sensor!
