Sensor de movimiento del apoyo (2 / 4 paso)

Paso 2: La paciencia es clave

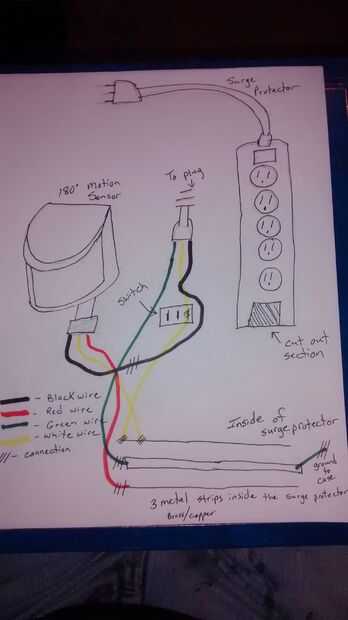

Los dibujos que hice fue darle una idea básica de cómo se ejecutarán los cables entre el sensor y el protector contra sobrevoltajes.

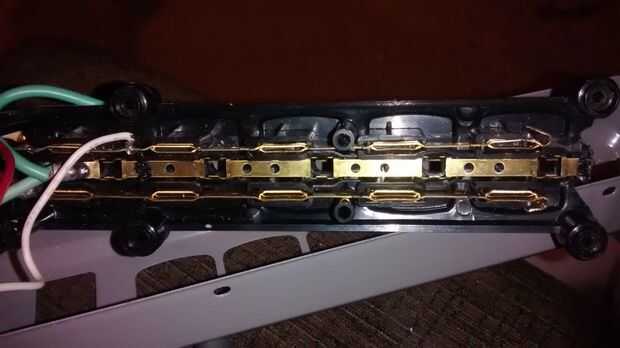

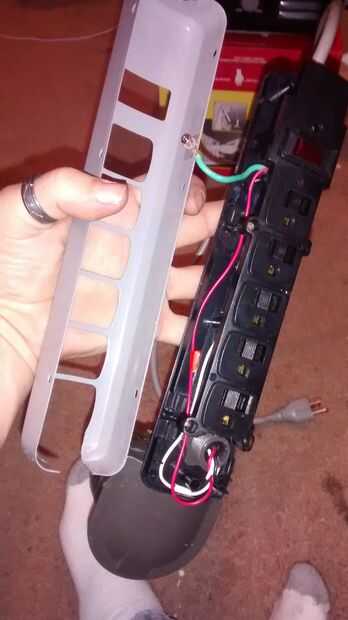

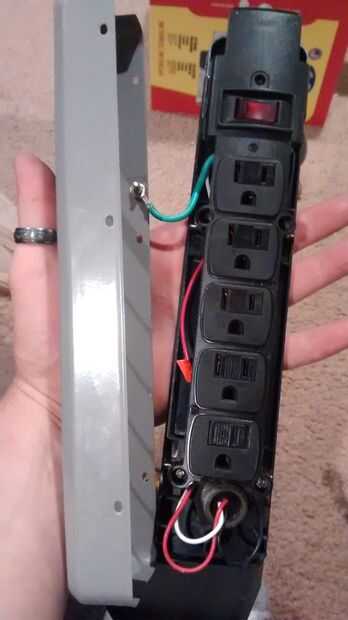

Desmonte el protector contra sobrevoltajes en 3 piezas. Mina era un protector de voltaje metal pero hay muchos tipos diferentes, todos deben tener el mismo diseño principal.

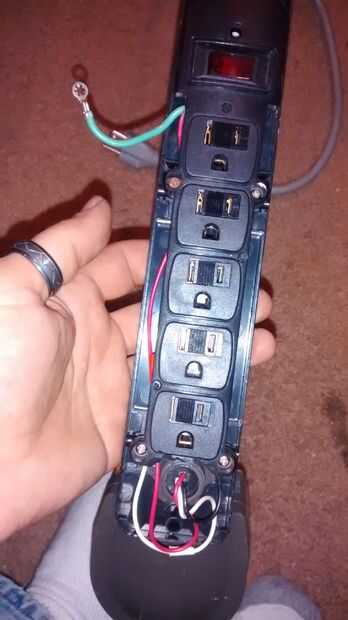

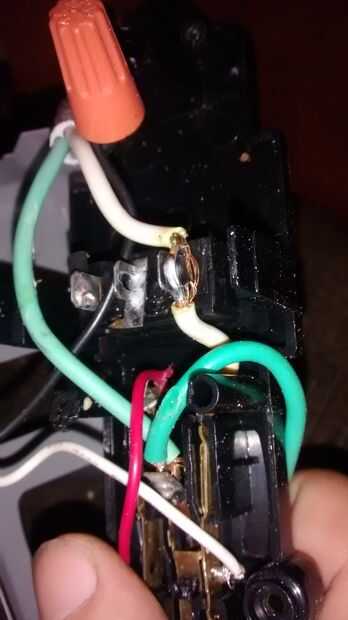

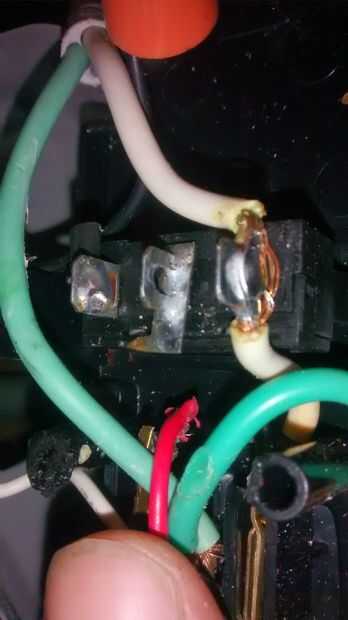

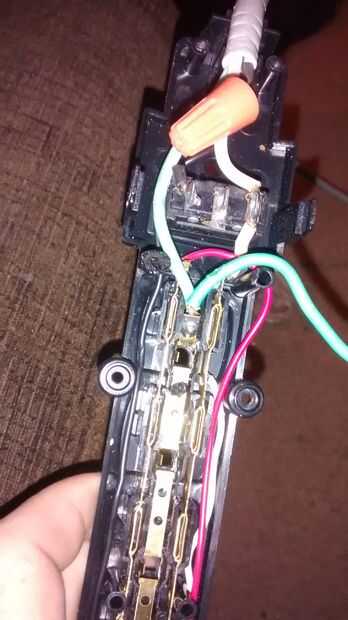

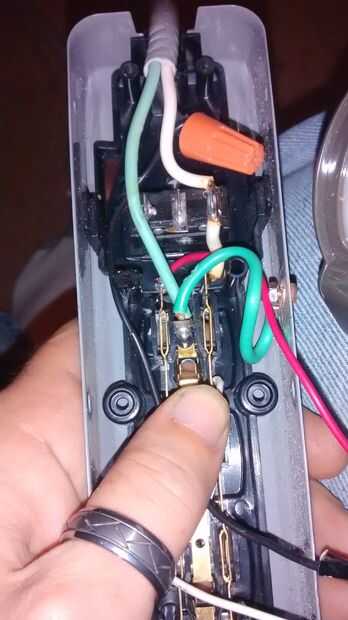

Corte los cables al interruptor, excepto el cable blanco. El amarillo en el dibujo representa el cable blanco (no tienen un marcador blanco, va a pasar). El cable negro del sensor había conectado directamente al cable negro de la S.P. y lo ató con una tuerca de cable. Y como se puede ver en el dibujo como lo hice el resto de los cables. Asegúrese de que la soldadura tiene los cables correctamente.

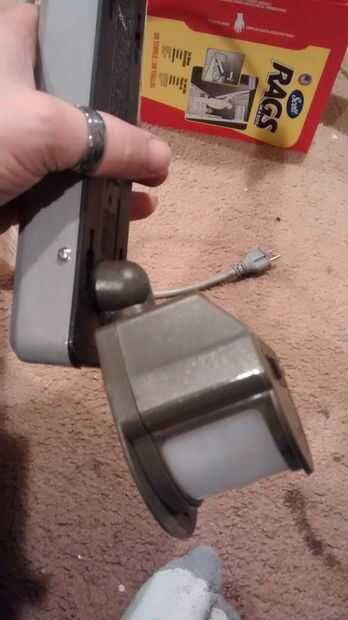

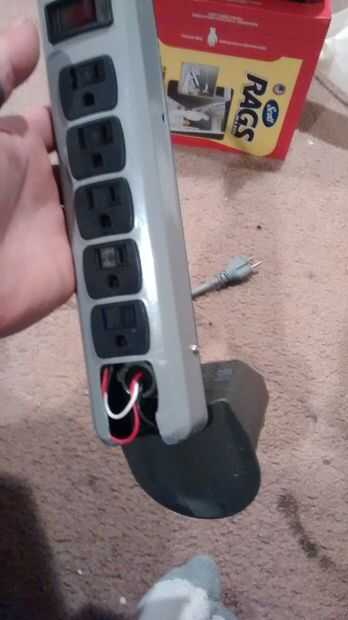

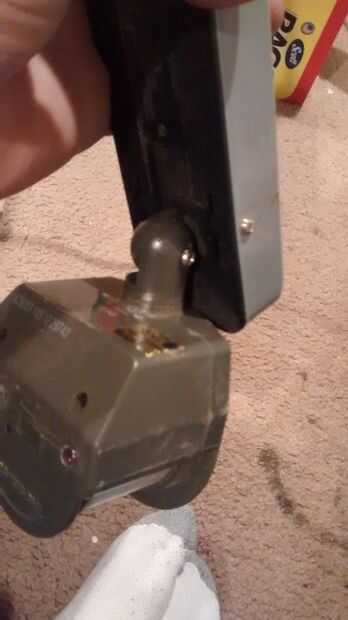

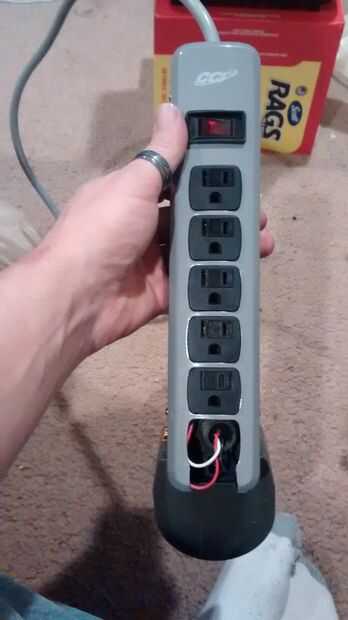

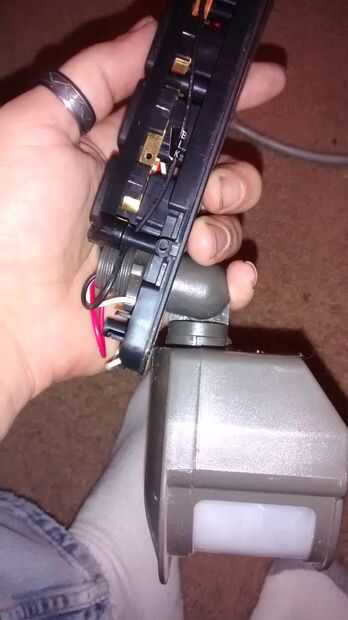

Para hacer una sola pieza, mientras que era aparte, usé una sierra para metales cortar una muesca de la caja de la S.P. y cortar un enchufe del extremo. Pongo un agujero en la parte inferior. El sensor de movimiento es bastante grande, así que fui a través del fondo para permitir mayor uso de los conectores disponibles en la parte superior.

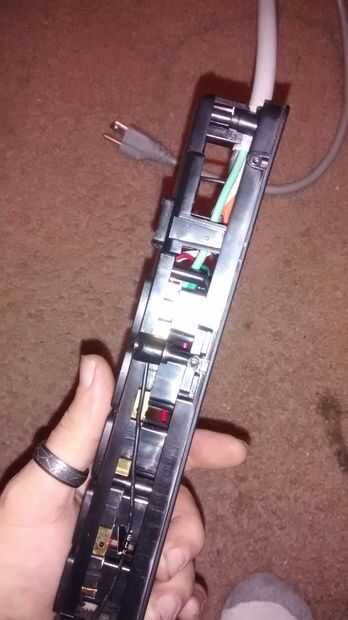

Volverla a ten cuidado así que ninguno de los cables a ser pellizcado o Cruz en otras partes de metal y no te olvides de volver a unir el cable verde al caso! (En la mía su verde, estoy bastante seguro de que todo deben ser la misma en América).
