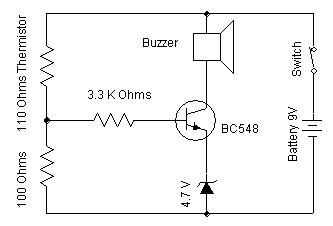

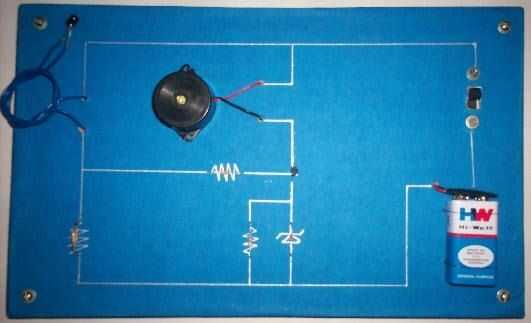

aquí es un circuito simple que puede ser utilizado como un sensor de temperatura. En el siguiente circuito diagrama termistor y 100 ohmios la resistencia se conecta en serie y hace un potencial circuito devider. Si el termistor es de N.T.C (coeficiente de temperatura negativo) tipo luego después de calentar el termistor su resistencia disminuye por lo tanto más corriente atraviesa la resistencia del termistor y 100 ohmios y conseguimos más tensión en cruce de termistor y la resistencia. Supongamos que después de la calefacción termistor de 110 ohmios su valor de resistencia se convierten en 90 Ohms.then según potencial circuito devider el voltaje en una resistencia es igual a la proporción del valor de la resistencia y la suma de las resistencias veces el voltaje a través de la combinación de la serie. Este concepto es tan penetrante tiene un nombre: divisor de tensión. La relación entrada salida de este sistema, en este caso particular por divisor de tensión, toma la forma de un cociente de la tensión de salida al voltaje de entrada.
Este voltaje de salida se aplica a un transistor NPN a través de una resistencia. Es mantener el voltaje del emisor de 4,7 voltios con la ayuda de diodo Zener. Este voltaje usaremos como comparar voltaje. Transistor conduce cuando la tensión de base es mayor que el voltaje del emisor. Transistor conduce obtiene voltaje de base más de 4,7 y circuito se completa a través del zumbador y da sonido.
