Sensor basado en monitoreo de desastre via Twitter de alertas! (1 / 3 paso)

Paso 1: Configuración del Hardware.

Gracias de nuevo a Intel, Audrey y Instructables para el Kit de desarrolladores de IoT de Grove, algunos de los componentes de este kit es necesario para este proyecto de automatización del hogar. :)

Materiales necesarios:

-Un tablero de Edison Intel conectado a la placa Arduino de extensión o una Board Intel de Galileo.

-Elemento piezoeléctrico (compra de ADAFRUIT )

-Grove RGB LCD retroiluminación de la pantalla ( LCD Display, 16 * 2 ) ( opcional )

-Protector Base Grove

-Grove 26AWG Cable cables

Pasos:

1) -en primer lugar, conecte los Cables USB a la tarjeta!

2) -luego sacar el escudo de la Base de Grove y conéctelo a la tarjeta!

3) -ahora sacar la pantalla y conecte el cable de Grove.

4) -Conecte el otro extremo del cable de grove para I2C en el escudo de la Base de Grove!

5) -ahora toma el elemento piezoeléctrico y conecte el cable rojo a la A0 (Pin analógico 0) de la base escudo!

6) -a continuación, conecte el cable de 26AEG para el sensor de los sonidos.

7) -Conecte el sensor de sonido a1 (Analog Pin 1)

8) -eso es todo para la instalación del hardware!

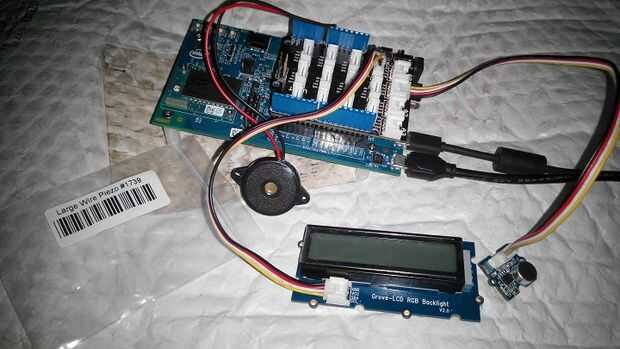

Consulte la la imagen para ver la configuración del Hardware también el Video para las conexiones y una descripción detallada!
