Senior distancia (3 / 5 paso)

Paso 3: Ensamble del interruptor de textil

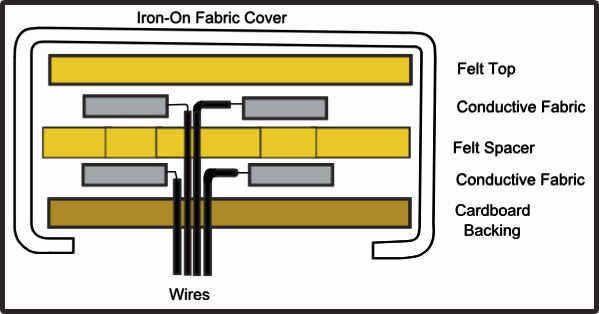

Textil contacto de montaje es la parte más difícil del mod.

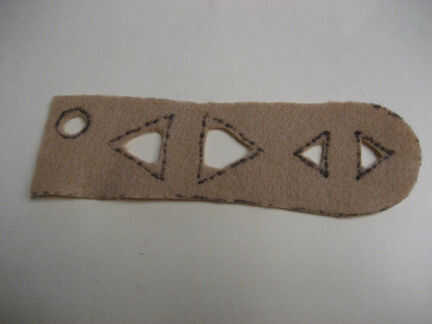

Utilizando tu plantilla, trazar un contorno en el fieltro y recórtalo. Con su diseño, en el fieltro, dibujar las zonas donde se ubicarán los botones. Corte las áreas del botón en el fieltro. Esta pieza de fieltro actúa como un espaciador entre el tejido conductivo.

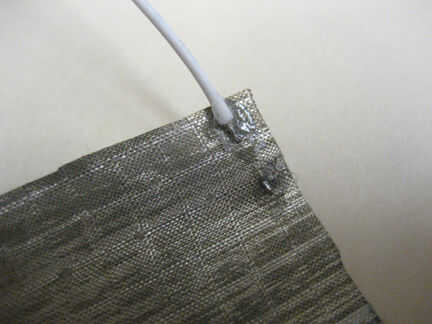

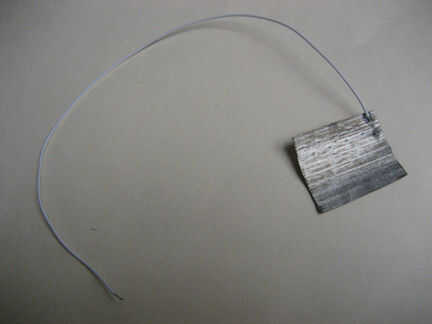

A continuación, cortar diez piezas (2 para cada botón) de tejido conductivo correspondiente. Luego cortar trozos de alambre. Diez, necesita unas 6 pulgadas de largo. Tira de los extremos y "lata" con un soldador. Para conectar el alambre a la tela conductora, sólo ellos a través de hilo en las esquinas y pegar a la tela con pegamento para tela. Repita esto para todos los diez cables y parches de tejido conductivo.

Antes de pegar a la tela conductora para el fieltro, hacer un backup de cartulina gruesa de cartón. Coloque el respaldo en el caso superior del control remoto y busque algunos donde pueden enhebrar el alambre a través de los orificios existentes. Elija los agujeros que no se cruzan sobre las nuevas ubicaciones de botón. Había localizado tres áreas donde podría enhebrar el alambre a través de la caja y utilizar un sacador de agujero en el cartón de respaldo.

Ahora puede empezar a pegar a la tela conductora con alambres sobre el espaciador de fieltro. Para las almohadillas de contacto superior de la tela conductora de empuje los cables a través del fieltro espaciador donde los orificios se alineen en el soporte de cartón. Luego pegar las almohadillas de contacto inferior en el fieltro espaciador.

Pegamento el combo fieltro espaciador y almohadillas conductoras a la cartulina base.

Utilizando la plantilla corta otro pedazo de fieltro. Pegar esta pieza a la parte superior de la Asamblea.
Por último, utilizando el pegamento para tela, cubre todo el conjunto con su hierro en la tela. Recorte cualquier exceso de material.

Por otro una más detallada explicación sobre cómo hacer un tejido de cambiar, por favor visite el sitio de Leah:
http://www.cs.Colorado.edu/~buechley/DIY/diy_e_sewing.html#switch
