Sencillo probador del cable de ethernet (1 / 3 paso)

Paso 1: RJ45 conector cajas

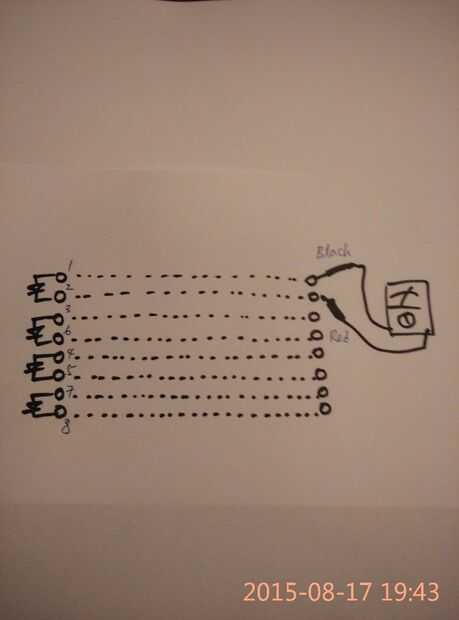

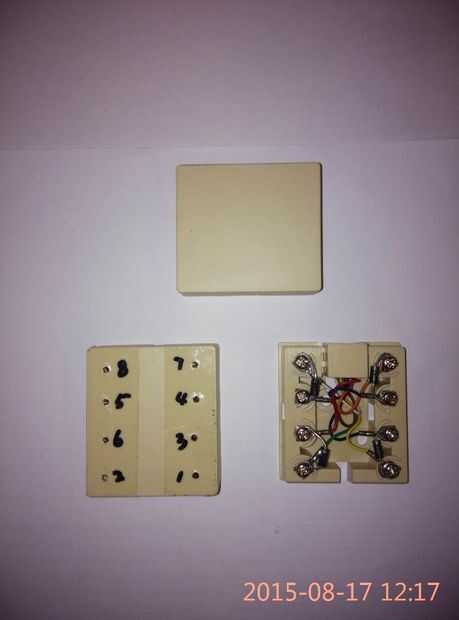

La estructura general como se muestra, cada cable par serie con un diodo, ¿por qué diodo? será mención más adelante. Esta herramienta sólo contiene dos idénticos RJ45 caja de conector, en una caja terminal cada par de cable por un diodo, la otra caja no tiene nada que ver pero perforado unos agujeros pequeños para permitir que los conductores de prueba se puede pasar a través.
