Sencillo mando a distancia inalámbrico para Robot (3 / 3 paso)

Paso 3: Construir el PCB

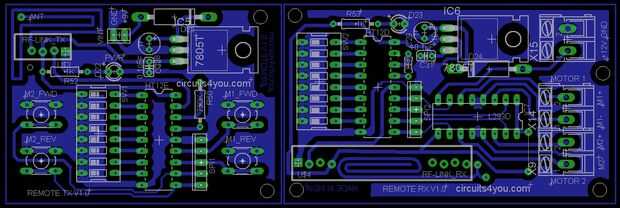

Según dada la disposición del PWB, diseño del pcb y componentes

Descargar diseño de PCB

Hacer control inalámbrico para robot requiere conocimientos de microcontroladores, pero aquí hemos presentado a control de remoto de RF inalámbrico para robot usando IC decodificador HT12D y HT12E codificador sin usar microcontrolador.
El circuito se construye en dos partes la primera parte es transmisor del RF es decir, el control remoto. RF mando a distancia se basa en el codificador HT12E y conmutadores para controlar la dirección del motor hacia adelante y hacia atrás. Circuito y el diseño de pcb prueba completa se facilita por la sencillez. se puede utilizar cualquier módulo RF 433MHz o 315 que MHz. receptor se construye usando decodificador HT12D y controlador de Motor L293D IC este circuito toma de 12V como las conexiones de entrada y motor son mencionadas de PCB Conector. un diodo es siempre en circuito transmisor y receptor para protección de polaridad inversa, circuito de control remoto funciona con batería de 9V.
