Sencillo conector E-textile (2 / 8 paso)

Paso 2: Conector lugar

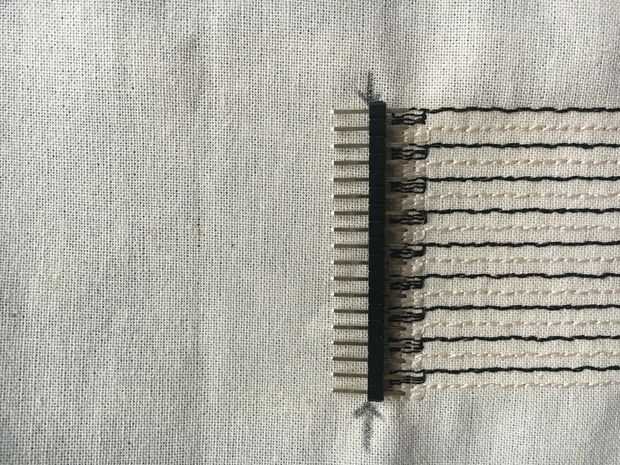

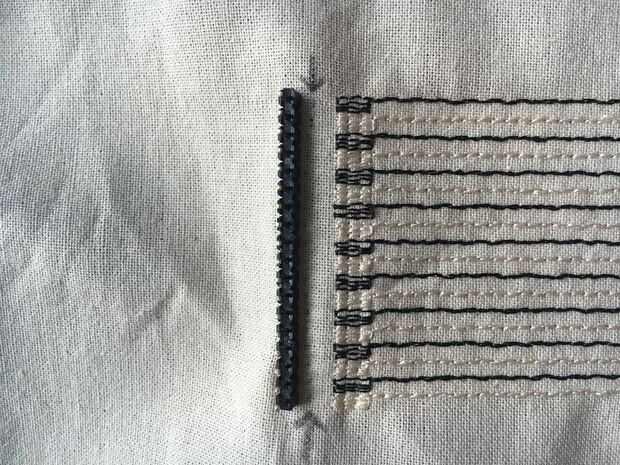

Coloque el conector en los pads de soldadura y dibujar 2 flechas justo por encima de la cubierta de plástico. Esta donde se debe perforar el conector a través de las marcas. (Nota que he dibujado las flechas un poco demasiado cerca y tuvo que volver a insertar el conector).

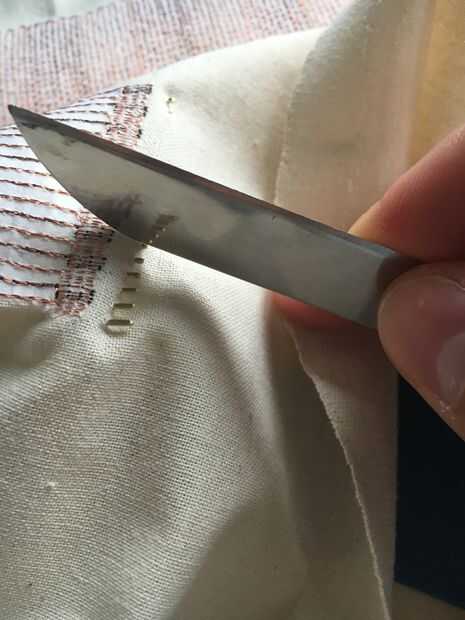

Inserte el extremo largo del conector en el lado opuesto de la tela y el lado embotado de un cuchillo o de un jefe del pin hembra para empujar a través de la tela. Lamentablemente los pernos del jefe del pin de un no son muy afilados, lo que hace de este un poco tedioso.

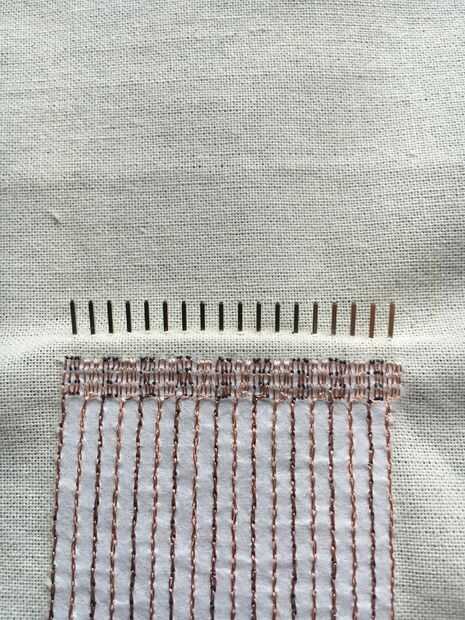

En el cuadro 3 puede ver el extremo corto del conector sobresale la tela en el lado opuesto del lado con hilo conductor.

En el cuadro 4 puede ver los extremos largo sobresale en el tejido en el lado con el hilo conductor.
