¿Sencilla lámpara de Sunrise de Arduino (4 / 4 paso)

Paso 4: Hardware

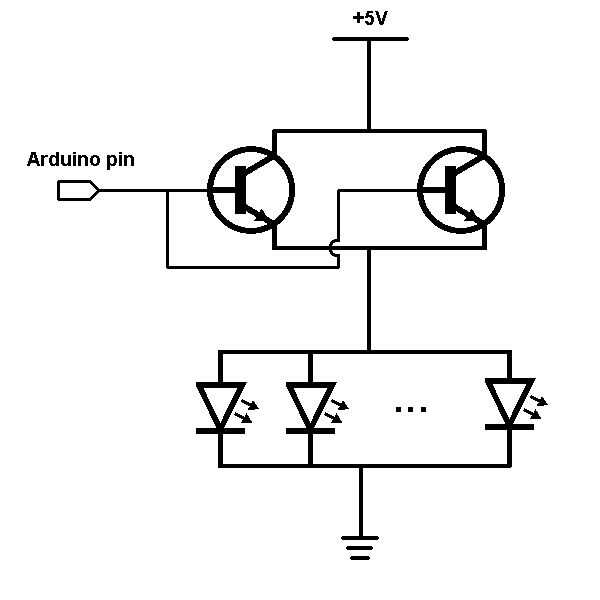

El circuito que se necesita es un poco más complicado que el circuito de "encender un LED y apagar" promedio.  La lámpara tenía 20 LEDs en el aro exterior (no estoy usando el anillo interior). Usé un multímetro para medir la corriente que fluye cuando todos estos LEDs se suministran con 5V, y se trata de 650mA.  Es mucho más energía que la debe la salida de un solo perno de Arduino, para conducir los LEDs recta de Arduino correría el riesgo de dañarlo.

La solución habitual a la necesidad actual de salida más es utilizar los pines de Arduino para encender/apagar un transistor, pero en este caso estaba un poco dudosa sobre que.  Busqué las especificaciones del transistor 2N222A que vino con mi kit de ARD-X y que sólo pueden manejar 500mA cada una, así que incluso uno de esos puede sobrecargar conduce estos LEDs.  Afortunadamente, el kit de vino con tres de ellos así que poner dos en paralelo a la mitad de la corriente que cada uno se cambio.

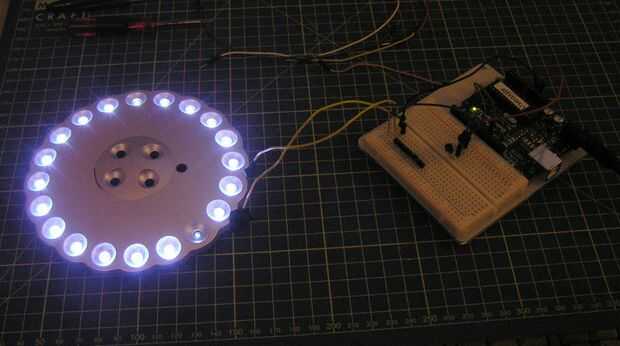

Una vez hayas completado el circuito y probado, cargar el programa en el microcontrolador y desconéctelo de la computadora.  Puede entonces conectar el microcontrolador a la fuente de alimentación y enchufe la fuente de alimentación de un programador.  Sistema temporizador para encender unos 20 minutos antes de la alarma real es debido a ir apagado y apagar unos 25 minutos después de que se enciende. Si tienes un programador digital de 7 días, se puede incluso fijar de lunes a viernes y olvidarse de ella los fines de semana :)
