Paso 5: Crear el mecanismo de enfoque
Esta es la parte inteligente que su lámpara ordinaria se transforma en una señal de bat que brilla un símbolo de la justicia en los cielos (o azulejos del techo). Si enciende su lámpara con el símbolo del murciélago en él, se dará cuenta que es realmente sólo un blob sombra porque la luz es difusa y desenfocado. Usted necesitará una manera de no sólo enfocar el rayo pero también necesitarás ajustar fácilmente el foco cada vez que mueves la lámpara a una superficie con una nueva altura. Era capaz de enfocar el rayo con un grande (7" amplia) lupa encontre en Walmart (en la sección de Optometría en la parte delantera de la tienda) por unos $15. Luego con el mecanismo de enfoque construirás a continuación, usted puede ajustar fácilmente el enfoque al mover la lámpara a otra tabla o demostración a tus amigos en el trabajo.

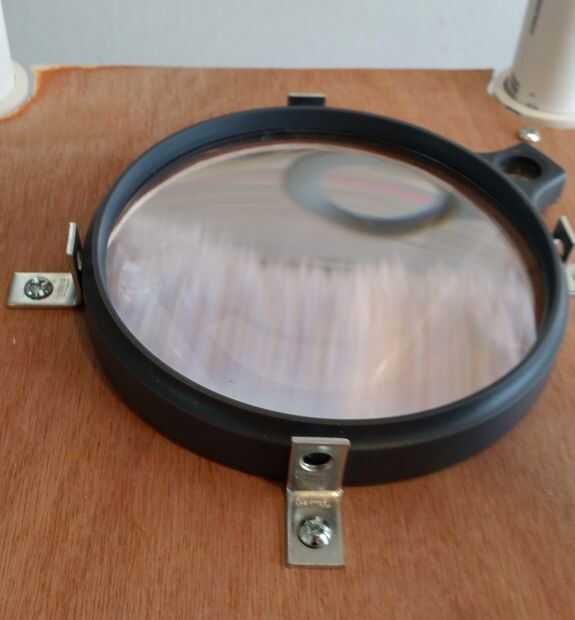

Primero, cortar el mango de la lupa para que encaje en su marco y trazar la forma de la lupa sobre un trozo de madera prensada (sobra pizarra o madera contrachapada delgada lauan) que se ajuste al ras en la parte inferior del marco. Perfore un agujero lo suficientemente grande como para caber su hoja de rompecabezas y con la sierra caladora, corte aproximadamente 1/4" dentro del círculo que trazaste, así que dejo un estante para el marco de la lente en. Colocar 4 abrazaderas de las esquinas equidistantes alrededor del agujero y perfore orificios a través de la madera contrachapada y fije con tornillos y tuercas (y arandelas si es necesario). Sólo para estar seguro, envuelve cinta aislante alrededor de la lupa y los soportes para evitar deslizamiento en caso de volcar la lámpara mientras se transporta o moverlo.

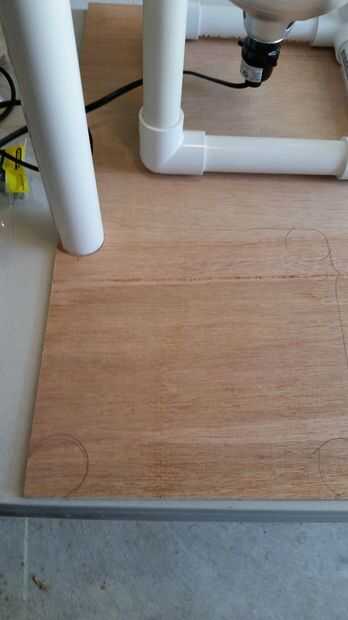

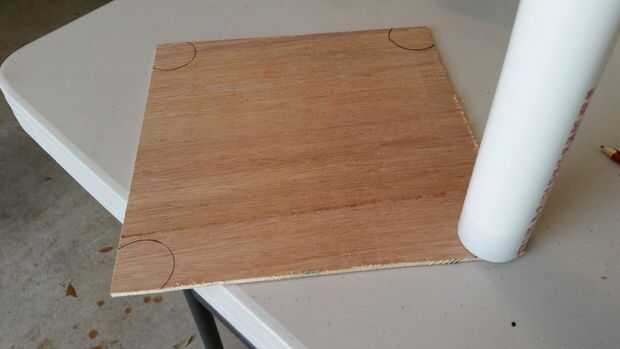

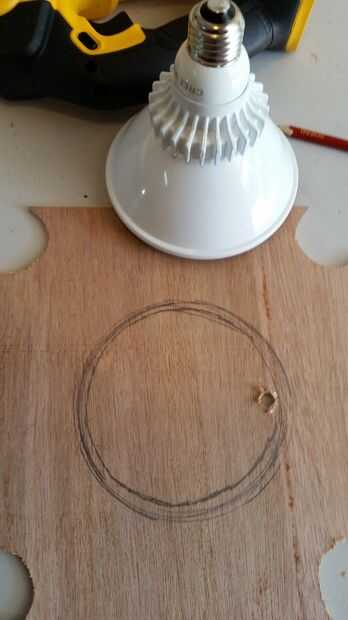

Ahora corte los orificios para las diapositivas de cierre por descanso el 1-1/4" tubo contra la esquina y trazar el círculo parcial. Recortar los círculos con la sierra caladora.

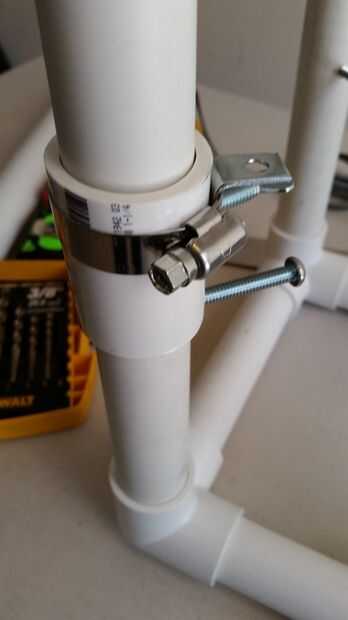

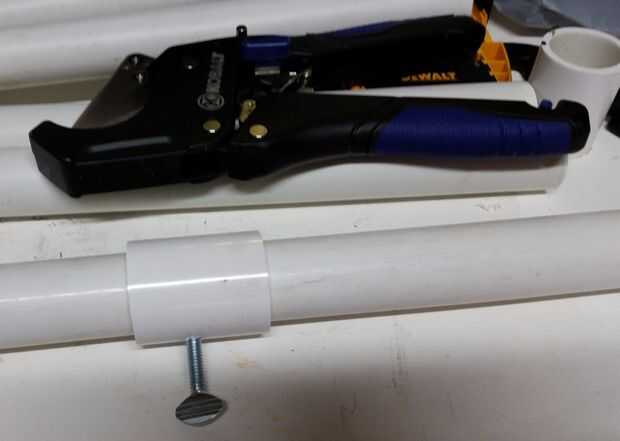

Cortar 4" secciones de tubo de PVC de 1-1/4" (estas diapositiva suavemente sobre el tubo de 1"). Perfore agujeros de 1/4" en medio de cada una de las secciones. Con las pinzas de #16, instale un soporte de esquina (soporte en L) a la parte superior de la sección superior hacia arriba.

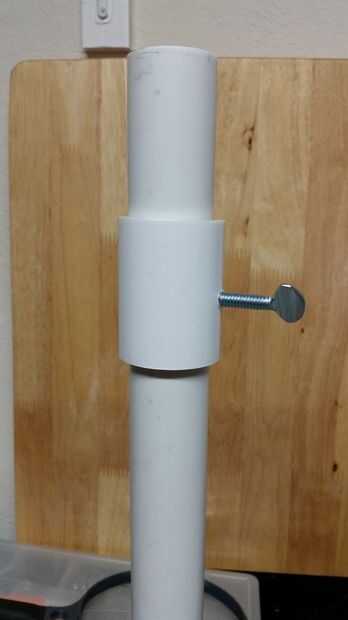

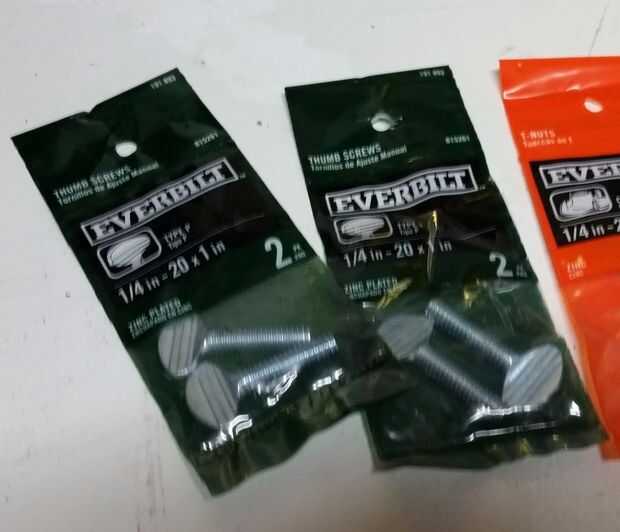

Deslice las correderas cierre sobre cada uno de los puestos de 1" PVC del marco y atornillar los tornillos hasta que queden ajustados con el tubo de interior de 1".
Marque la ubicación del agujero en la parte inferior de la madera/contrachapado corte y perfore un pequeño agujero para que los pequeños tornillos de ajuste. Perno de apoyo de la esquina de las diapositivas fijación a la madera contrachapada con un tornillo y tuerca (y lavadora si es necesario).

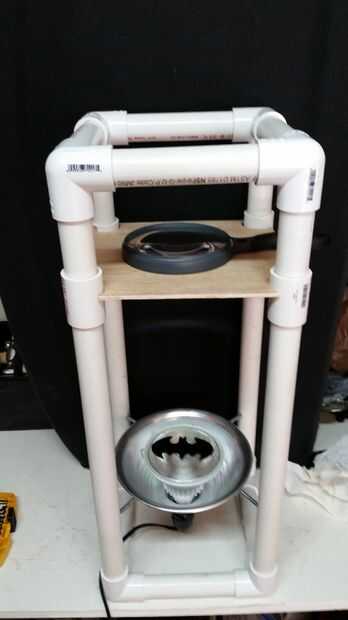

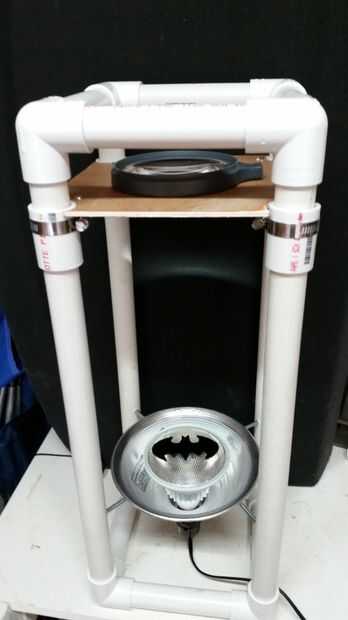

Ahora puede aflojar los tornillos y deslice todo el enfoque mecanismo hacia arriba y hacia abajo con una mano para obtener la señal del murciélago en foco en el techo. Una vez que se enfoca, apriete los tornillos un poco para no perder el enfoque si alguien jostles o protuberancias de la lámpara.
