Selector de Color de LED RGB (1 / 2 paso)

Paso 1: construcción

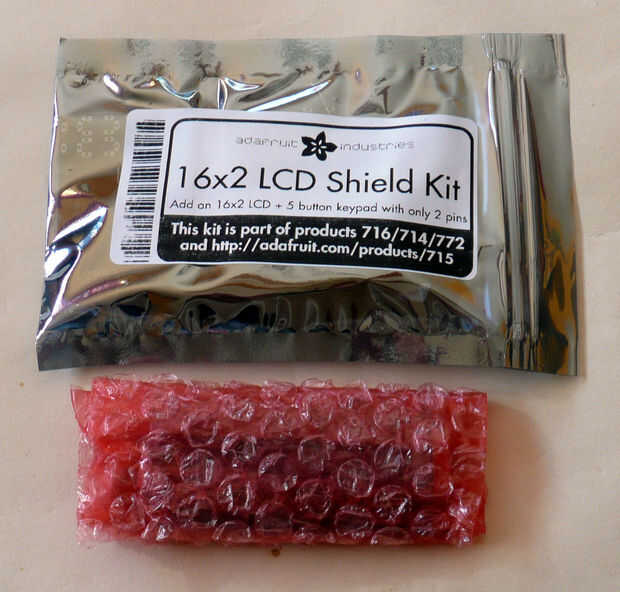

Construir el escudo de LED siguiendo las instrucciones que vienen con él (en línea).  Prueba nuestro con tu Arduino.

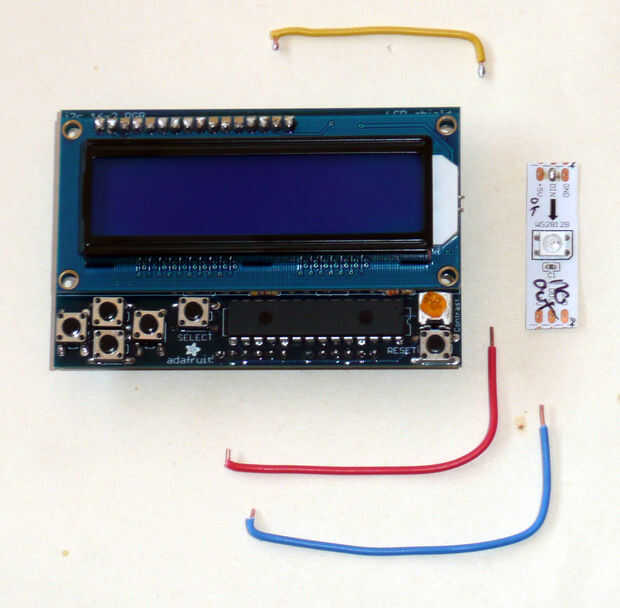

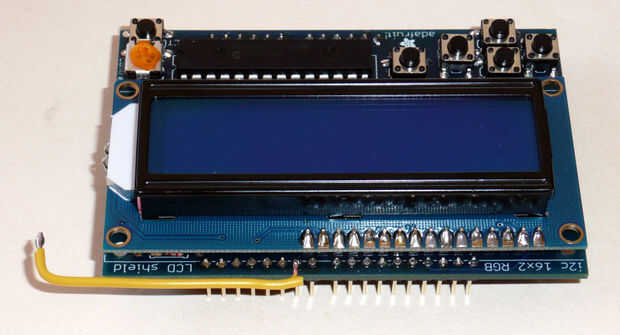

Ahora, se suelde el LED a la Junta.  Desde la pantalla LCD va a ser en la parte superior de la pila de escudos, los pernos no son traídos hacia fuera en cuencas de cabecera.  Pero los pernos están ahí para apoyar mecánicamente el escudo, así que con cuidado puede soldar los cables a las tapas de los pernos.  Ver las fotos para más detalles.

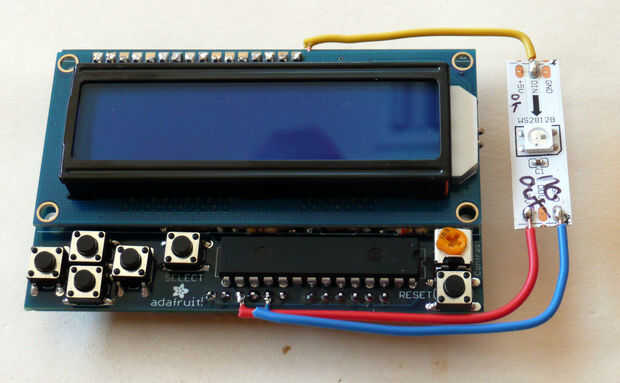

Se soldar digital pin 6 con los datos en línea - que debe ser conectada al entrada final de la flecha en el LED ya que tienen una dirección en la línea de datos.  Los otros dos cables son los + 5v y Gnd - los pueden soldar en cualquiera de los extremos del LED.

El LED es muy brillante, por lo que una idea es poner un trozo de papel blanco sobre ella.  O tal vez apuntar abajo y correr sobre una superficie blanca.
