Se convierten en su propia impresora 3D (1 / 30 paso)

Paso 1: Lo esencial

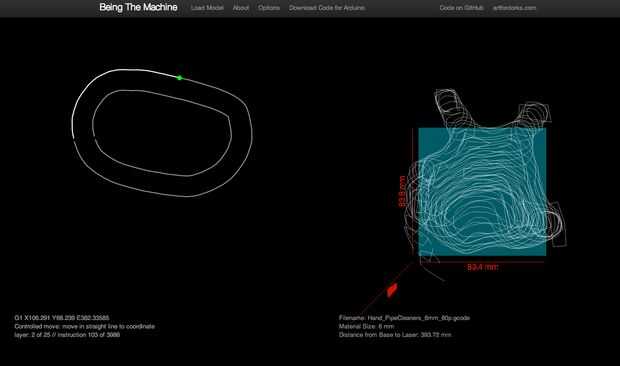

He creado a una guía de láser de Arduino controlado que acompaña aunque el proceso de construcción de algo parecido a una impresora 3D. El código de Arduino traduce a G-Code (el lenguaje de las impresoras 3D) en las coordenadas que se pueden establecer por un láser conectado a dos servomotores. Si sigues el punto con la mano mientras establecen material, eventualmente terminará con algo que es más o menos como el modelo 3D.

Es un poco más fácil entender cómo seguir el láser si usted mira el proceso en 2D. Cuando se enciende la luz, que dejó el lápiz. Cuando el punto se mueve, mueve el lápiz al punto. Cuando la luz se apaga, usted escoge el lápiz hacia arriba, terminando la línea que estaba dibujando. Cuando la luz se enciende otra vez, colocó el lápiz otra vez y seguir y así sucesivamente y así sucesivamente. Finalmente el punto que apenas se detiene y lo a hecho.

En 3D, haces lo mismo pero reemplazar un lápiz con algo con volumen y forma. Como limpiadores de pipa. El código que controla el láser ajusta la altura del modelo y dibuja encima de la capa ya colocado. Así, en vez de dibujar líneas en un solo plano, podrá empezar a poner los materiales uno encima del otro y construir algo en 3D. Cada vez que sube un nivel los sistemas harán una especie de juego de video "subir de nivel" sonido indicándote que ha terminado una capa.
