Paso 1: materiales

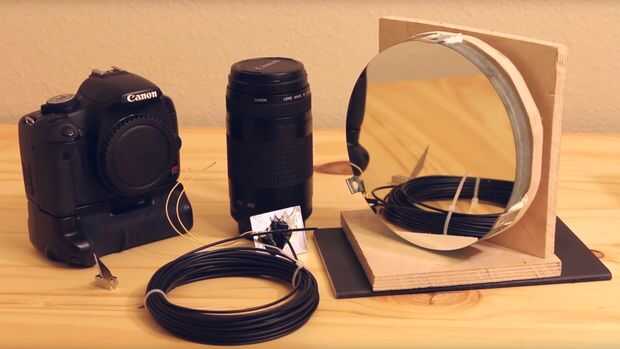

Aquí está lo que necesitará crear un sistema Schlieren de tu propio:
- Espejo parabólico/esférica telescopio con distancia focal larga
- Cámara
- Lente teleobjetivo
- Hoja de afeitar
- Fuente de luz puntual

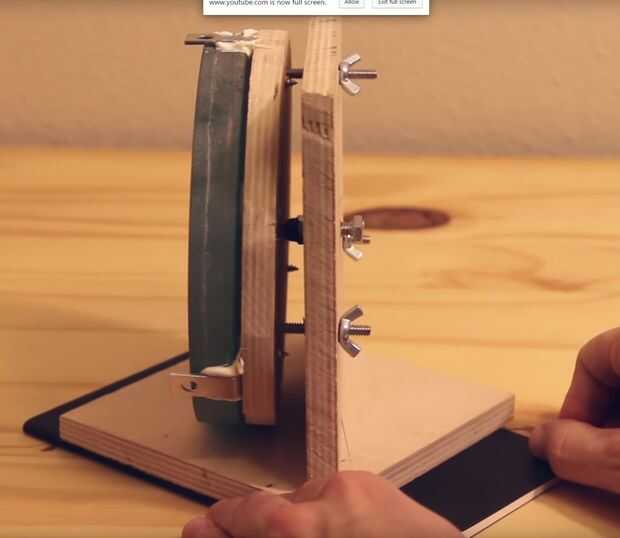

Espejo parabólico/esférica - para este proyecto, un espejo más grande y una longitud focal más larga, son deseables. También desea un espejo de alta calidad para este proyecto, por lo que yo recomendaría comprar un espejo de telescopio--está bien si tiene unos rasguños. Espejos de telescopio son de alta calidad vidrio espacios en blanco, tierra de la precisión a su forma final y finalmente cubiertos con una superficie reflectante. Mina que compré en ebay por $60. Tiene un diámetro de 160mm y una longitud focal de 1300 mm. precio del telescopio espejos escala aproximadamente con el cuadrado o el cubo de su radio (que tiene sentido). Aquí está un listado similar: http://www.ebay.com/itm/Telescope-Spherical-PRIMAR...
Cámara - casi cualquier cámara haría--lo que es más importante es poder hacer zoom y enfocar sobre la ubicación de tu espejo. Por lo que tener una cámara con lentes desmontables, o por lo menos una característica de buen zoom óptico, es importante.
Teleobjetivo - porque estoy usando una réflex digital, estoy usando un teleobjetivo zoom. Es un lente barato y no lujo por cualquier medio. Tiene una distancia focal máxima de 300mm, y casi toda ella necesito para llenar mi foto con el espejo.
Hoja de afeitar - cualquier pequeño, lo borde muy afilado. Si quieres divertirte más, incluso puede utilizar un filtro degradado de color y colocar este en el punto focal en su lugar.

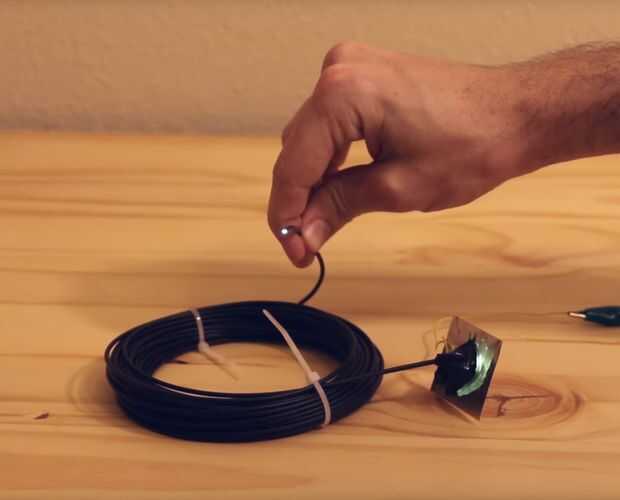

Fuente de luz puntual - creo que este es el componente más difícil de toda la lista. La más pequeña y más brillante su fuente de luz, mejor los resultados. Primero trataron de láseres, pero pronto descubrió que el moteado de la luz laser es demasiada distracción para que valga la pena. Curiosamente, es un tipo más reciente de Schlieren imágenes llamado fondo orientado Schlieren que aprovecha este moteado. En última instancia, colocó sobre el uso de un 3W LED acoplado a algunos desechos de fibra óptica tenía puesta alrededor. Otras personas han tierra LED y utiliza papel de aluminio aberturas. Lo que terminas haciendo, recuerde que usted quiere su apertura lo más cerca de donde se genera la luz como sea posible, porque intensidad escala 1/r ^ 2.
Usted se sorprenderá--a pesar de su punto de luz fuente parece sumamente tenue, todavía creará una imagen de la cámara.
