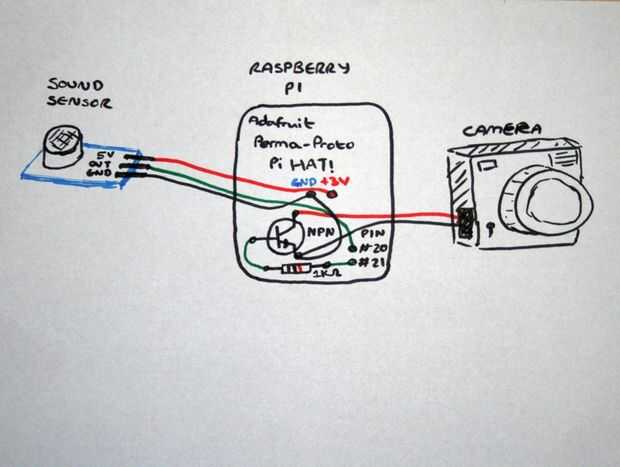

Paso 3: Esquema de conexión
Los agujeros utilizados en el sombrero de Adafruit Perma-Proto Pi son 3V, GND, #20 y #21.
Uso #20 del agujero de alfiler para entrada del sensor de los sonidos y #21 del agujero de alfiler para activar la cámara.
Alambre del sensor de los sonidos al sombrero de la Pi como sigue:-
- Pin de 5V a cualquier agujero de alfiler de 3V (línea roja)
- PASADOR a #20 (línea verde) del agujero de alfiler
- Pin GND a cualquier agujero de alfiler GND (línea negra)
Alambre Pi Hat a la cámara como sigue:-
- Agujero de alfiler #21 a la resistencia de 1K ohm
- Resistencia de 1K ohm para el pin de la Base del transistor NPN (línea verde)
- Pin de colector del transistor NPN a uno de los cables de disparo de la cámara de plomo (línea roja)
- Pin de emisor del transistor de NPN al otro cable del disparador de la cámara de plomo (línea negra)
El transistor es el interruptor que activa el obturador de la cámara. Cuando el transistor se activa mediante el pin de la Base (línea verde de #21 del agujero de alfiler), se conecta el colector (línea roja) para el emisor (línea negra). Esto cortos los cables de disparo de cámara así disparar el obturador de la cámara.
El conductor remoto de la cámara que utiliza tiene 3 cables, blanco, rojo y amarillo. Corto rojo y amarillo hace el foco de la cámara pero no se dispara el obturador. Corto rojo y blanco hace que el enfoque de la cámara y dispara el obturador. Así que el único hilo que necesitaba usar eran rojo y blanco. Tendrá que resolver qué cables usar de tu cámara particular.
