SALUD seguimiento y carga de la batería bicicleta (6 / 6 paso)

Paso 6: Paso 6: diagrama del circuito

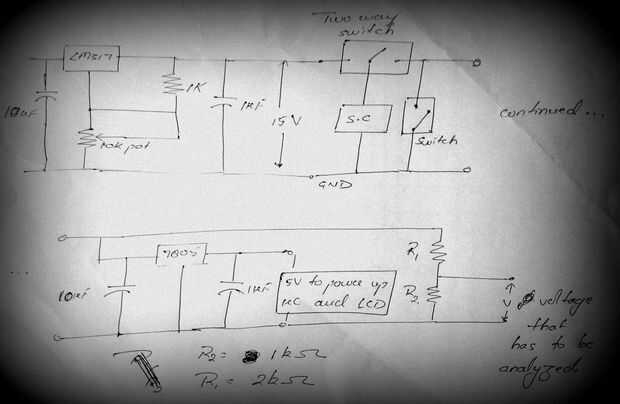

He utilizado un supercapacitor en este proyecto y por lo tanto el voltaje de entrada tuvo que ser regulado a 15 voltios por lo que no se daña eso supercapacitor. Por lo tanto he regulado de voltaje de entrada a 15 V con LM317. Mientras se carga el interruptor tiene que estar en el modo de carga. Cuando la persona se hace con la carga que puede cambiar a modo de descarga (recuerda no mantenga el interruptor de corto circuito abierto). Entonces el supercapacitor conduce el microcontrolador y el lcd con el LM7805. También la tensión en el regulador de tensión para analizar el esfuerzo de la persona. Leídos por el microcontrolador y mostrado en la pantalla LCD el voltaje a través del divisor de tensión.

He usado PIC 18F4520 para mi proyecto. El código para él es una simple modificación del código de la ADC y el LCD. Sólo convertir el voltaje de entrada mediante ADC, clasificar en una escala de 1 a 5 y mostrar en LCD.
