Problema:
Tuve un problema con tener un interruptor de la luz en el extremo incorrecto del corredor. También quería un interruptor nuevo instalado por el valor histórico del edificio. Hasta ahora he utilizado una lámpara de pie normal pero cambiar la lámpara de encendido y apagado todo el tiempo es poco frustrante. Que es por eso que pensé que el movimiento de la lámpara controlado. Hay algunos otros proyectos como este, pero pensé en compartir mi versión con ustedes.
En mi proyecto yo quería mantenerlo simple pero versátil como pude. Por lo tanto decidí utilizar Arduino en este proyecto. Yo también quería tener el sistema construido por lo que puede ser modificado más adelante a mach mis necesidades en el futuro.
El dispositivo podría usarse para accionar en lugar de relés varias cosas. Los relés que he utilizado en este proyecto no son aptos para carga pesada más de 1 kW. Por lo tanto, si se necesita más potencia de los relés se sustituyan por más grande que puede manejar grandes corrientes.
Solución:

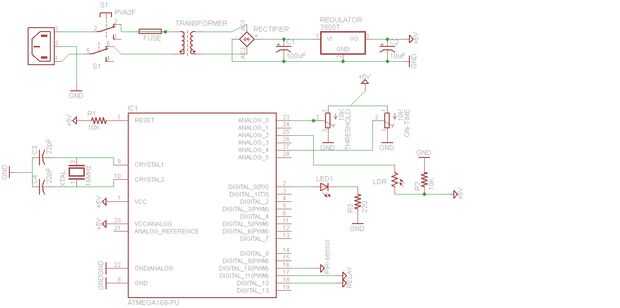

Surgió con un diseño que utiliza un Arduino y un sensor de infrarrojos pasivo (PIR) para detectar movimiento. El sensor sí mismo tiene un tiempo variable de 1 a 30 segundos pero no fue suficiente para mis propósitos, y por qué incluí Arduino que tanto retraso como quiero. Después de la activación los relés permanecerá encendido durante corto período de tiempo que se ajusta con un potenciómetro. También he añadido una característica que hace que el dispositivo funciona sólo en la oscuridad porque no quiero que la lámpara se enciende durante el día.
Descargo de responsabilidad:
Este proyecto incluye el trabajo con la red y si usted no está seguro lo que haces por favor no hacen! No tomo ninguna responsabilidad de cualquier accidente que pueda ocurrir durante la construcción o con el proyecto presentado.
Seguridad:

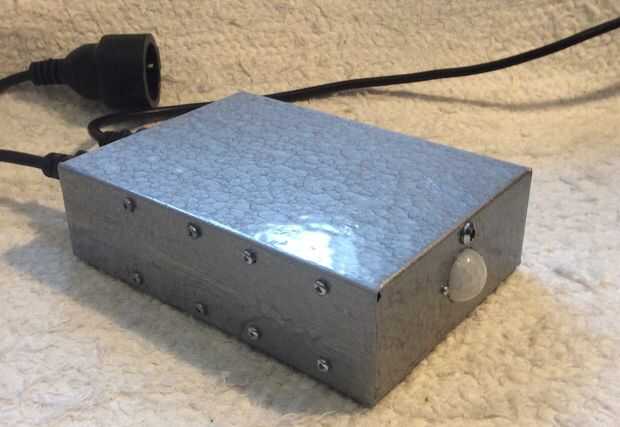

Este proyecto incluye el trabajo con la red así que también quería prestar atención a la seguridad. Por esta razón he utilizado dos relés para cambiar la red eléctrica (en L y N neutro). El otro cable de conmutación deja el dispositivo potencialmente peligrosa. Con corriente alterna la polaridad cambia de 50 a 60 veces en un segundo hasta la mitad del tiempo que el aparato controlado tendría potencial vivo (230 V o 110 V) aplicado. También el interruptor principal debe ser tipo bipolar. Utilicé una caja de aluminio para el proyecto y es por ello que el dispositivo de puesta a tierra esmuy importante! En el peor caso que viven la tensión se puede aplicar a la caja se corta el circuito a la tierra y el soplo del fusible. También se utiliza tanto como sea posible para proteger los contactos directo de ser tocado la tubería del encogimiento.
Piezas necesarias:
Arduino (yo usé UNO programa el Atmega328-PU)
Módulo de relé (utilicé este)
Sensor PIR (utilicé esta, Adafruit)
Atmega328-PU (con el cargador de arranque de Arduino)
zócalo de 28 pines
Oscilador de cristal de 16 MHz
7805 regulador de 5V positivos y disipador de calor
Puente de diodo rectificador
6 transformador V (cualquier cosa hará de 6 a 25 V)
condensadores de cerámica de pF 2 x 22
2 x resistencia de ohmio 10 k
resistencia de 220 ohm
LDR
LED (yo usé rojo)
condensador electrolítico 100 uF
condensador electrolítico de 10 uF
conectores de 4 y 3-pin Harwin
Portafusibles y fusibles (en función de los relés. Usé 2 A de carga máxima de 460 w. Clasificaron a los relés de 5 A)
2 x zócalos de AC
Terminales de tornillo
Interruptor (DPST)
Tubería del encogimiento del
22 AWG Hook-up de alambre
Cable de 16 AWG para las conexiones en directo
Recinto
