SainSmart coche con Bluetooth (2 / 4 paso)

Paso 2: Conecte el Rx HC-05 para protoboard

Siga el diagrama del cable para el Bluetooth.  En primer lugar, conecte un cable hembra a hembra de la Rx en el escudo a la Tx en la HC-06.

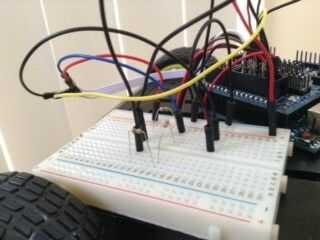

Para conectar el Rx conectar una hembra a macho cable en el pin de Tx en el escudo y conecte el otro extremo en la protoboard.  Luego conecte una resistencia de 10K Ohm encima esa ranura ranuras un par y conecte el otro extremo en una ranura paralela a esa ranura.  Conecte otra hembra a macho justo encima de esa ranura y conecte el extremo hembra al HC-06.  Luego realizar la devider tensión conectando resistencias de 10K o una resistencia de 20K (como en el diagrama) y usar un puente de macho a macho cable y conectan a la línea de tierra en el protoboard.
