Paso 4: Cableado cosas a cosas y montaje.
Por lo tanto, necesito pedir perdón aquí. Me puse tan absorto durante esta parte que se me olvidó tomar fotos. Voy a hacer mi mejor esfuerzo para romper en partes y describir lo que hice. Esto ayuda a tener alguna experiencia de soldadura, pero es un trabajo bastante simple, si un poco incómodo. recuerda a los cables de la lata y siempre cortar el tubo del encogimiento del calor y deslice el cable antes de soldarlos juntos!
Nota: los cables utilizados en este saber son muy delgados y las conexiones a los tableros son muy delicadas, ser cuidadoso manejo que ellos o usted podría tener que volver a soldarlos.
1. agregar algún alambre: tendremos que extender los cables que el on/off placa de botón, el sonido la tapa y la caja de batería. Recuerda que la polaridad es importante para la caja de batería, usé alambre negro y rojo, así que sabía que era - y que era +. Para la tapa de la caja y el sonido de batería deben ser por lo menos un pie o tan de largo.

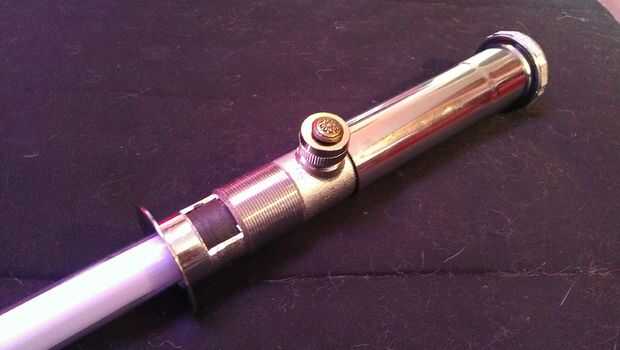

2. Monte la hoja: envuelta cinta metedura de pata negra en la parte inferior de la hoja hasta que fue sólo un pelo un diámetro más grande que la parte superior de la tubería. Entonces me deslicé el desagüe sobre él y retorcido y exprimido ya hasta que estaba atascado en el lugar, se puede ver la cinta de la metedura de pata negra a través de la abertura en la mitad superior de la tubería. La cinta está justo donde pasaron los dos pasadores.
3. el botón: ¿Recuerdas cuando agregamos cable adicional a los cables a la placa de botón? Ahora usamos em. Primero Verifique si el botón se encaja en la tapa en el lado del desagüe, puede que necesite ampliar un agujero o algo según el botón que usted escogió. He tenido que ensanchar el agujero y el canal bajo ella un poco con mi herramienta dremel. Se parece a la tubería de acero pero realmente ha cubierta latón y corta muy fácilmente. Una vez que parece que tiene un buen ajuste, pase los cables a través de la tubería lateral y el casquillo de la pipa y soldarlos a la terminal en el botón (no importa que y no olvide hacer su encogimiento del calor antes de que la soldadura para que pueda deslizar hasta la Unión y termocontraiga en su lugar con un encendedor o algo).

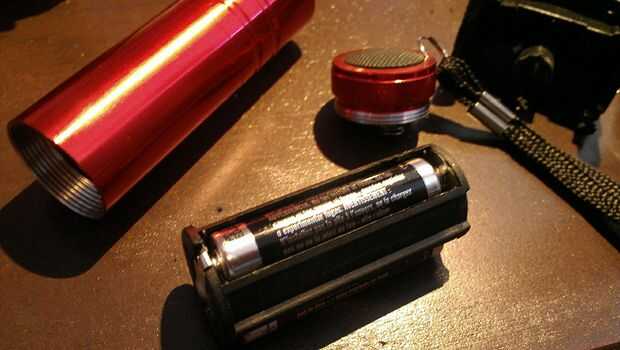

4 pilas: Si tienes el disco montado y el botón en su lugar, usted debe poder tomar los cables de la caja de la batería y el altavoz y ejecutarlos a través del fondo de extensión/drenaje y que sale del otro lado, ahora Atornille el extensor/drenaje hacia el desagüe y debe dejarse con un sable de luz con unos cables colgando fuera de la base. Asegúrese de que tener el selector de 3 vías en la posición deseada ya que será inalcanzable en el cuerpo del sable. Tomar los dos hilos que conducen a la caja de la batería original (¿Recuerdas a etiquetarlos?) y soldarlos a la nueva caja de la batería (o bien comprar una caja de la batería de 3 celdas AAA o salvamento uno de una linterna de bolsillo como yo lo hice). En este punto el sable de luz deberá encenderse al pulsar el botón.

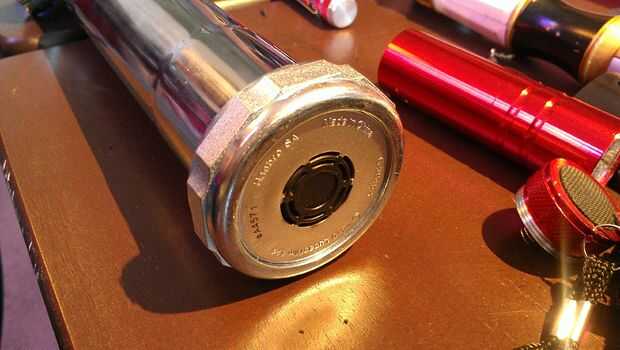

5. altavoz tapa: el tamaño de tubo extensor conseguí encajar la tapa del altavoz perfectamente. He conectado los cables que alimenta la caja de batería y todo el exceso de cable en la empuñadura y entonces presiona la tapa en el extremo del tubo extensor, perfecto ajuste, finalmente atornillar la tuerca en el extremo del tubo.
