Sable 2015 CNC + Arduino + GRBL = lonchera CNC (3 / 7 paso)

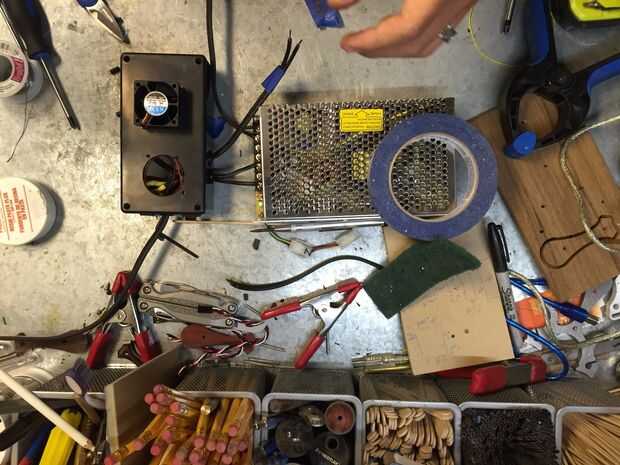

Paso 3: Cableado, alimentación y empalme.

Ésta era probablemente la parte más difícil del proyecto, encaminamiento de cable y administración.

Existen algunas cosas que quería tener y aún hay cosas que quiero hacer.

1. optimizar la longitud de los cables de paso a paso para que sean siempre tienen que ser, pero no más. Esto era bastante fácil puesto que el verdadero reto fue el cable del eje y, el resto sólo mover unos 8".

2. tener un sistema de doble interruptor, uno para interrumpir la CA 110v corriente a la fuente de alimentación y otro interruptor para interrumpir la señal de DC de 24V va al eje. Opté por cables procedentes de 24V DC en el escudo de la CNC y el interruptor de encender la fuente de alimentación, de esta manera cuando la alimentación, la Junta obtiene energía pero también puedo dejar la máquina enchufada y lo apaga todo.

3. tienen un plazo de ejecución corto de 8 cables a la interrupción, interruptores reanudar, mantener y restablecer externo y no software de base. Esto es gran como se puede detener la máquina mediados trabajo si quiere hacerse un bocadillo (siempre que tenga un bocadillo).

Me encontré con algunos problemas como la caja del interruptor tengo vino con una variedad de normalmente cerrado (NC) y normalmente abierto (NO) cambia. Las señales requeridas para el escudo de CNC deben provenir de un interruptor NO así mi sueño de tener un botón de parada super cool fue aplastada cuando el botón de parada de emergencia que viene con la caja era un interruptor NC, así que tengo que mantener presionado mantener el circuito (y no enviar una señal falsa).

Al final, utilicé un pequeño interruptor momentáneo para la parada y utiliza el botón de bloqueo de parada de giro como la interrupción. Utilizo la interrupción mucho menor que el E-stop/Reset.

--

Hice un buen y no ver eran mis cables donde cuando enciende el sistema una vez para probarla y frito el ventilador 24v... no era mi momento más orgulloso, pero afortunadamente, es fácil substituir el ventilador $4.
