Paso 8: toques finales

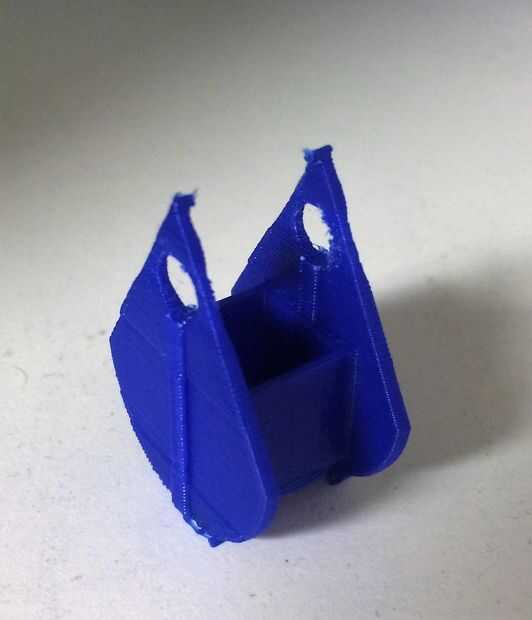

La última parte de la estructura es puesta en el 3D cubos impresos. Estos cubos 3D tendrá las vitaminas antes de que se dispensan. Tomar la varilla y mida la distancia entre las dos paredes de la rueda de la fortuna. Luego corte el 8 de estos metales varillas fuera de la barra metálica grande tamaño de las mismas. Después de eso, encontrar los 8 cubos impresos 3D, que se muestran en la foto de arriba. Estos cubos fueron diseñados en Autodesk Inventor, la altura es 33,42 mm, la longitud es de 25,4 mm, la anchura es de 15,24 mm y los lados de los cubos de 1,27 mm, impreso en un azul de Marina de guerra. Para reimprimir el mismo cubos que tengo para mi proyecto es un archivo STL conectado a este paso. Pegue cada barra de metal a través de cada uno de los cubos y cada cubo es a su respectiva barra metálica una vez en la pistola de pegamento caliente otra vez. Recoger cada barra de metal con el cubo en ellos y pegamento caliente ambos extremos de la varilla de metal en cada pared de la rueda de la fortuna para que el cubo que cuelga de la barra. Debe pegar dentro de las murallas de la rueda de la fortuna donde los LED están en el exterior de las paredes de la rueda de la fortuna. Repita esto para cada una de las 8 barras de metal. Estas barras también actúan como separadores para que la pared de la rueda de la fortuna es uniformemente alrededor del círculo de aluminio.
Como el último paso para terminar la estructura corta una última pieza de PVC que se establecerán por debajo de la rueda de la fortuna como una clavija para volcar los cubos. Porque no quieren ser capaces de ver a través de este tubo de PVC, silicona ambos extremos del tubo cerraron y después pintan de aerosol lo plata metalizado. Usted también necesitará llenar el tubo de PVC que une las paredes de la rueda de la fortuna con silicona para que no se leerlo y ver la hélice en el otro lado. Después de seco el aerosol pintado de tuberías del PVC, epoxi por debajo de la Noria y deje que se seque. Así que ahora cuando se enciende la noria, los cubos llegará el tubo de PVC y obligados a volcar y descarga las vitaminas.

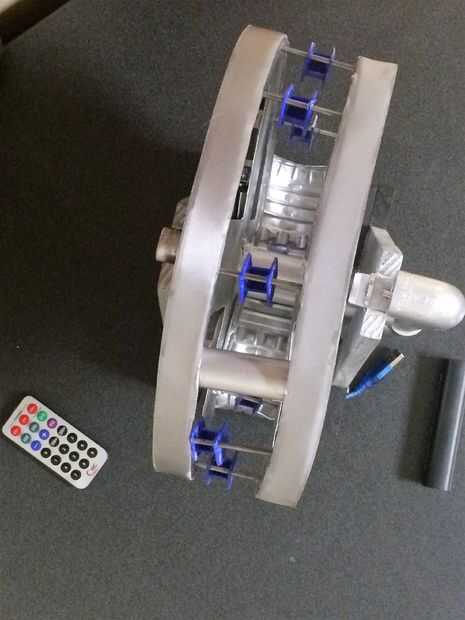

Las vitaminas se vierten hacia fuera en un recipiente de plástico que va poner en lados opuestos de la pipa del PVC que sirve como un pincho. Cortar el cilindro de plástico con el cortador de aluminio son mitades aún y sólo de largo suficiente que están al ras con el lado de la caja negra. Pintura de aerosol la plata mitades plástico metálico y epoxy abajo de modo que pueden tomar las vitaminas ya que quedan. Esto completa la estructura de la rueda de la fortuna!
Ahora todo lo que queda hacer es vuelva a rociar pintura piezas de la rueda de la fortuna que parecen necesitan ser tocado para arriba y para probar el artilugio. Tomar el Banco de potencia, enchufe en el cable que se está pegando fuera de la parte posterior de la caja negra y luego empujar el Banco de potencia todo en el agujero para que el interruptor de encendido es la única exhibición de cosa (debe quedar al ras con la parte posterior de la caja). Girar en el Banco de potencia y la vuelta el artilugio por lo que puede apuntar el control remoto en el agujero donde debería estar el sensor de infrarrojos. Arduino ha sido programado para que cuando el signo de la tecla se presiona la rueda gira hacia la derecha/adelante, y cuando se pulsa el botón negativo se gira hacia la izquierda/hacia atrás. Una vez que el servo funciona correctamente y que va en la dirección el control remoto es diciéndole que, llenar los baldes con vitaminas y probar que el tubo de PVC volcados hacia fuera. Después de que usted puede estar seguro de todos los componentes funcionan y el LED se enciende cuando el servo mueve la rueda ¡ listo! Edificio feliz!
