Rueda de escritorio y Control de volumen! (3 / 8 paso)

Paso 3: Desoldar el codificador

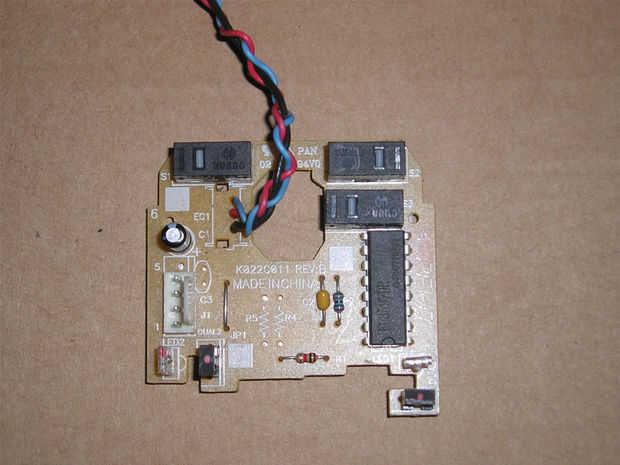

Ahora, es tiempo de sacar del agujero que se encuentra en la rueda del ratón y lo bin. Ahora voltea el tablero y encontrar los agujeros donde se suelda el codificador en (deben ser 3 de ellos en una fila). Tome nota de que manera el codificador señala, o te suelde hacia atrás y no funcionará correctamente. Calentar los puntos de soldadura con el hierro y el uso que ya sea soldadura mecha o una bomba de desoldar para retirar la soldadura de la placa, liberando el codificador.

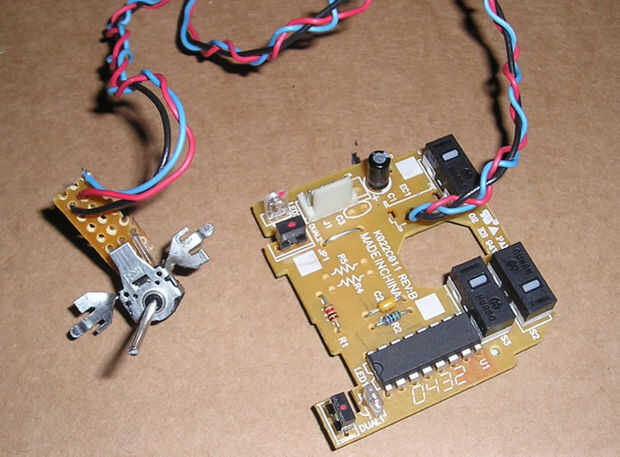

Ahora en cada uno de los agujeros que el codificador se sentó en la soldadura de un diverso color del alambre. Éstos tendrá que ser aproximadamente de 3 a 6 pulgadas de largas dependiendo de su tamaño de caja del proyecto. Ahora tienes una opción. Cualquiera puede soldar los cables directamente a los pines correspondientes del codificador o puede entrar en la cueva mágica y buscar el pecho del misterio (página 132). No en serio, tu segunda opción es utilizar un trozo de placa perforada para conectar las clavijas de los cables, como lo hice. Esto es un poco más durable que soldar directamente los cables. En mi foto me han doblado las lengüetas en el codificador en ángulo recto al componente real y ya han pegado en mi barra de metal.
