Router inalámbrico de casa con medidor de utilización analógica (1 / 5 paso)

Paso 1: Resumen de cómo funciona

Hay un número de formas de saber cuánto ancho de banda está siendo utilizado. Este es el primer paso en una digital a analógico conversión de la utilización, opté por simplemente usando el uplink LED como un indicador de la cantidad de tráfico que pasa entre mi casa y el internet.

Esto tiene algunas limitaciones graves. No sé si el firmware o hardware (chipset broadcom) (dd-wrt) contiene los algoritmos de muestreo que el LED, probablemente el chipset. Aquí está el primer número, un LED debe estar activada para alrededor de 30mS para el ojo humano registrarlo correctamente. Paquetes de redes son mucho más cortos que esto. Así que el router debe hacer un poco de matemáticas y traducen el tráfico de la red real en a parpadeo lento del LED. Así que hay una pérdida de muestreo, el LED es una aproximación áspera del tráfico real.

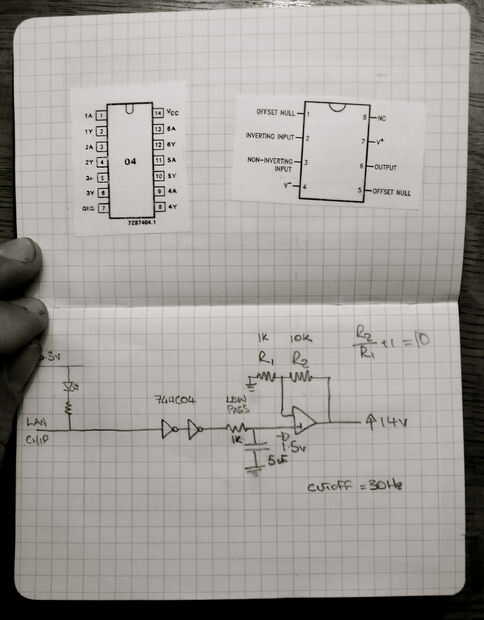

Entonces, debo aumentar la los 3.3V que unidades del LED de hasta 14V requieren para el cuentavueltas (mayoría automotrices diales y medidores como este es lineal de 0-12 o 14V) para esto que usé un circuito de op-amp básico. Sin algunos elegante Digital conversión analógico otra vez pierdo un montón de resolución.

Al final, esto no es una muy buena representación del ancho de banda de tráfico se utiliza, pero más tengo el proyecto, más se convirtió en un interesante objeto de arte y menos una solución para el problema original.

Nota: he estado trabajando con los chicos de http://dd-wrt.com/dd-wrtv2/index.php recomiendo actualizar su software actual a este firmware de código abierto rico característica.
