Como soy un nuevo usuario de la cortadora del Laser de Epilog Helix he decidido estrellas con algunas formas sencillas para que se acostumbre a la configuración de la máquina sobre el diverso material.
Así que este proyecto le guiará sobre cómo hacer tu propio rompecabezas de Tangram.
Para aquellos de ustedes que no saben, el Tangram es un rompecabezas de disección originalmente de China. Consta de siete formas planas, que se ponen juntos para formar otras formas. Puede utilizar todas las formas de siete para formar la silueta deseada sin superposición de las piezas.
Mi material de elegir fue el acrílico pero parece justo como agradable si desea cortar de la madera, por ejemplo.
Paso 1: Preparar el archivo
He diseñado mi rompecabezas de Tangram en Illustrator (porque es el software que estoy más familiarizado con y es compatible con el cortador del laser de TechShop) se adjunta el archivo a continuación para aquellos de ustedes que deseen utilizarlo.
Yo ' personalmente recomendaría preparar tus archivos antes de ir a la tienda de tecnología ya que sólo está permitido en la máquina durante 2 horas como un principiante, el tiempo pasa muy rápido!
Paso 2: Preparar el material
Si va por delante se puede comprar en línea de acrílico pero realmente Techshop uno mismo tiene un colores os de buena selección y no es que expansivo. Incluso puede comprar un trozo pequeño para alrededor $4 de ellos.
Las medidas de este proyecto Tangram es cuadrado de 4 pulgadas, por lo que la pieza de acrílico que compra tiene que ser de 4 pulgadas cuadradas o más grandes.
Yo personalmente dejaría el plástico protector que viene con él en pero algunas personas quitártelo y usan papel en su lugar. Depende de usted.
Paso 3: Configuración e impresión
Por lo tanto estás casi listo para entrar, tiene su archivo y su material, ahora Abra la herramienta de corte de láser de Epilog y poner tu piso de acrílico en la red y alinear a los gobernantes de lado superior e izquierdo de la cama láser.
El láser de enfoque a la posición y ajuste en consecuencia. En caso de tener cualquier masa solo consulte el folleto que le entregaron al realizar la inducción del corte láser en TechShop (es super útil).
Abierto su archivo Asegúrese de que el ancho de línea es rayita (0.001 de un archivo de illustrator) y enviar a imprimir.
Para las preferencias de configuración seleccione vector solamente y si usas 1/8 acrílico los ajustes recomendados son: velocidad 20, 90 potencia y frecuencia 5000.
Esto ha trabajado para mí pero puede que tenga que ejecutar dos veces o algunas personas reducen la velocidad a 17.

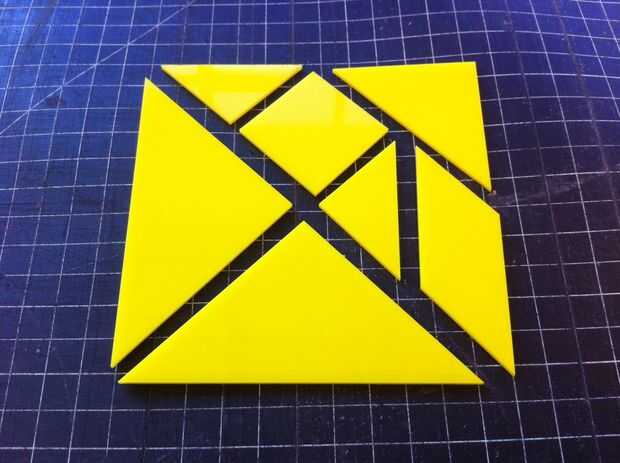

Y eso es todo, se hacen y deben tener propio rompecabezas de Tangram, divertirse!
