Rodillo de dados de vacaciones (1 / 3 paso)

Paso 1: Montaje de Hardware

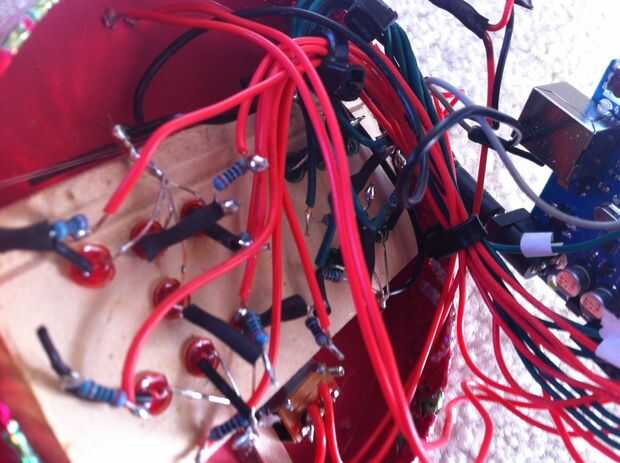

I cortar una pieza de madera y perforado de agujeros para montar el LED en. Se ve mejor si no sobresalgan por encima de la superficie de la cara exterior de la madera.

He utilizado 14 típico LED, cada uno con una resistencia de 100 ohmios en línea y conectado a los pines digitales del Arduino como sigue:

Dejado morir:
fila superior, de izquierda a derecha: 10,9,8
media: 7
fila inferior, l a r: 11,12,13

Derecho morir:
fila superior, de izquierda a derecha: 3,2,1
medio: 0
fila inferior, l a r: 4,5,6

Nota: hice un dado verde y otro rojo en el espíritu de las fiestas!

Entonces conecté un interruptor de encendido/apagado (en línea con la batería de 9V) y un botón "roll" (un momentáneo interruptor conectado al pin analógico de Arduino A0... que puede hacer referencia como digital pin 14 en el código).

También puse un interruptor de "secreto" bajo la cinta verde (un interruptor momentáneo conectado al Arduino analógico A1 pin... que puede hacer referencia como pin digital 15 en el código). Si empujas esto antes de tu rollo, siempre Obtén dobles!
