Paso 2: Cannabalize el controlador de PS2: quitar los botones
El proceso de apertura de la guitarra y la eliminación de los botones es muy claramente establecido
AQUÍ.
Es hora de sacar las chucherías desde el mando de PS2 guitar hero. Las partes son las mismas en una Xplorer, así que las instrucciones son similares a los botones, pero la mecánica de la barra de rasgueo fueron "mejorada" por lo que los switches son una sola unidad, en vez de los dos interruptores del controlador PS2 Gibson SG.
Tendrá que encontrar sus propios interruptores en Radio Shack si matan un Xplorer o el más nuevo guitarra para este mod. (Banda de Rock Google strum bar mod, y hay un montón de tutoriales mediante switches disponibles comercialmente).
Iniciar con la apertura de la guitarra. Sacar todos los tornillos de muchos muchos que la cosa juntos. A continuación, abra el cuello.
Cortar los botones.
En el cuello, se verá un circuito impreso atornillado en la parte superior e inferior, a la fila de botones de colores.
Desatornille la placa de circuito y póngala a un lado. Se adjuntará por gray, 6 cables de cinta de alambre, a la Junta de control de la guitarra.
Mientras estás en ello, destornillar el tablero de control también. El tablero de control es la tarjeta de circuitos que gris cable cinta se adhiere a.
Puede ser más fácil para todo.
Con su Cautín, calor hasta puntos de contacto para el cable de cinta en el tablero de control, calor para arriba uno por uno, tirando suavemente del cable de cinta. El objetivo es que tire de ella hacia fuera, con los cables en el tacto.
Una vez completa, usted puede dejar de lado la platina de botones, y es conectado el cable de cinta.
Coger el frente la mitad del cuello de la guitarra, quitar los botones de plástico de colores, y lo fuera, o en la tina.

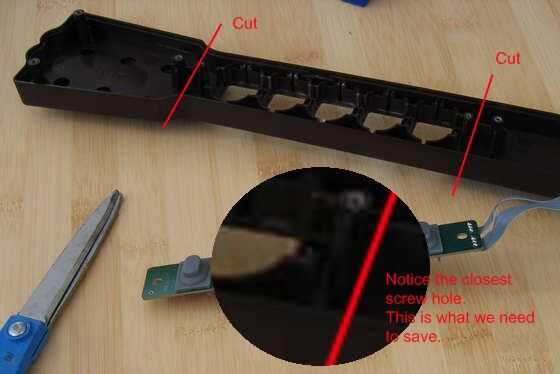

Corte la sección botón libre del cuello.
Tienes que cortar justo por encima y justo debajo de los agujeros de tornillo para la platina de botones. Estos orificios serán de vital importancia para la integridad estructural del sistema.
Utilizar una Dremel (o dremel compatible) multi-herramienta para pulir los extremos de la pieza. tienes que recortarlo más cerca posible a los orificios para tornillos, sin destruir los agujeros ellos mismos.
Los botones van a ser un ajuste apretado, afeitado tan cerca!
