Paso 3: Montar el sistema de impulsión (2 X)
Los siguientes pasos describen cómo hacer uno de los ensamblajes de rueda. Debe hacer 2 de estos montajes de las ruedas. Cada uno es idéntico.

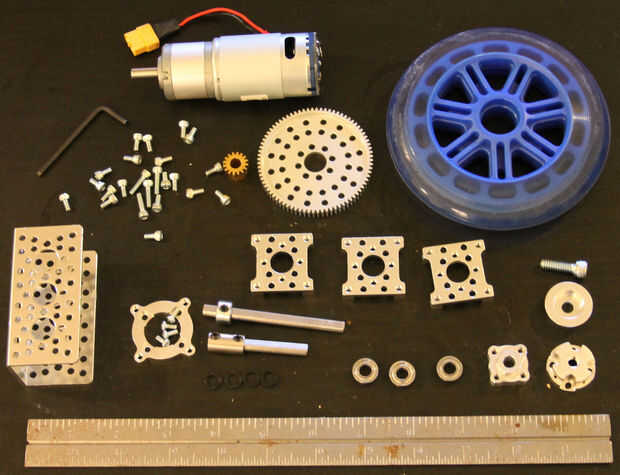

Piezas para el montaje de una rueda

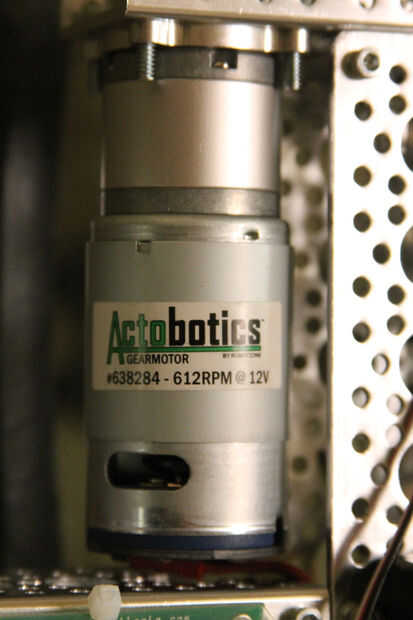

(638284) 612 RPM trabajo pesado precisión motorreductor planetario
3 x - (535198).250 pulgadas ID x.500 pulgadas OD ensanchó cojinete de bolas (acero inoxidable) (estos vienen en paquetes de 2, tienes 3 para cada conjunto de ruedas, 6 total)
Al menos 64 x - (632106).250 en L x 6-32 Zinc-Plated aleación de acero tornillos de cabeza hueca
Canal de aluminio de la pulgada 3.00 (585442)
3 x - (545360) 90 grados cuádruple eje Monte C
(633104) 1/4 de pulgada ejes y tubos espaciadores (pk 12)
(634064) 1/4 x 1,50 pulgadas D-eje
Adaptador de la rueda de arrastre (595630) A
(615242) 16 dientes, paso 32, 1/4 de pulgada diámetro piñón
(615206) 80T, P 32, 1/2 pulgada engranaje de aluminio de diámetro
(545548) 1/4 pulgada agujero Set Tornillo eje (0,770 pulgadas)
(6432K 12) 1/4 pulgadas Collar
(634078) 1/4 x 3,00 pulgadas D-eje
(595624) 4.90 pulgadas rueda Robot (azul)
(625106) 1/4 de pulgada a 6 mm conjunto acoplador de eje de tornillo
