Robot de gesto controlado con Arduino (4 / 7 paso)

Paso 4: Conexión ADXL335 con Arduino

Montar el ADXL335 y en el protoboard.

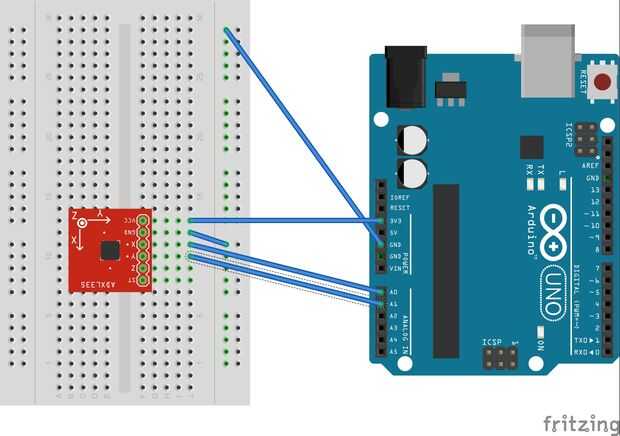

Las conexiones a Arduino será como sigue. El Arduino debe ser diferente de la que se utilizó en el paso 2

ADXL335 ARDUINO

VCC 3.3 V

GND GND

X A0

Y A1

Z abierto

Abierto de ST

Ahora copia y pega el código y determinar los valores de umbral para diferentes gestos.

El código da 2 valores xval y yval que tendrá valores exclusivos para diferentes gestos.

Determinar el rango de valores de la xval yval cuando la mano se inclina hacia delante, hacia atrás etc..
