Paso 2: cableado
¿Tienes todo? Entonces vamos a empezar!

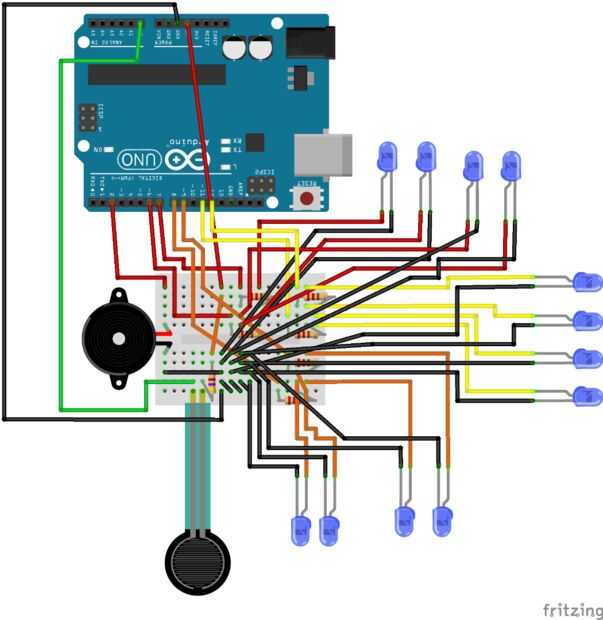

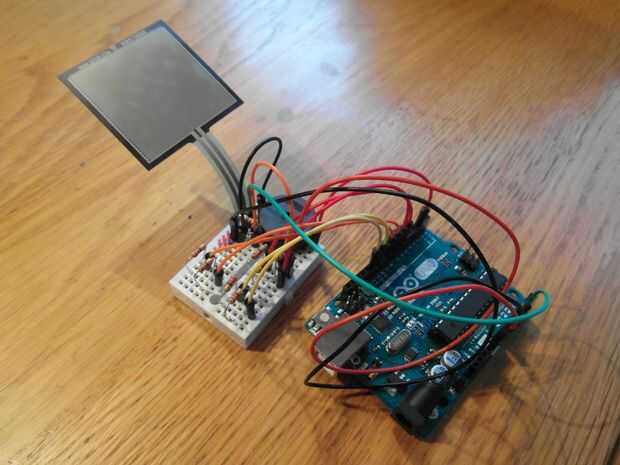

Los diagramas aquí muestran cómo todo está conectado. El primer diagrama todo tiene en él, pero es un poco desordenado, así que añadido algunos extras para que usted realmente puede decir lo que está sucediendo.

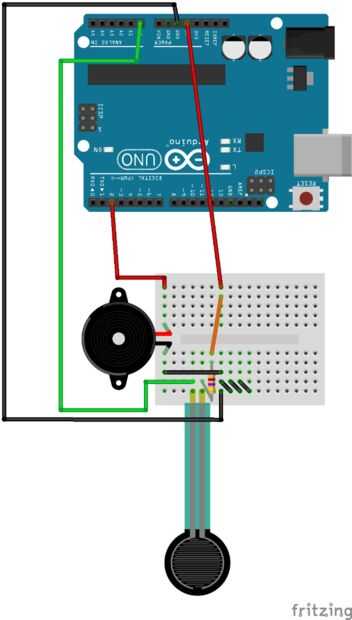

Es más fácil comenzar con el altavoz piezoeléctrico y el sensor de contacto. El altavoz piezoeléctrico está conectado al pin 2 y tierra y el sensor de contacto está conectado a 5v y A0. El sensor de contacto tiene una resistencia de ohm k 47 antes de él.

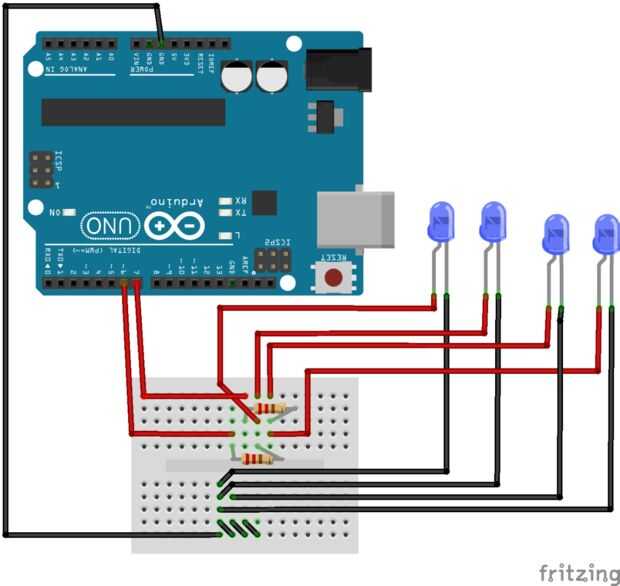

Luego le agregamos los LED en el pin 6, 7, 8, 9, 11 y 12. voy poner un lío todo de cables en el protoboard, así que asegúrese de que usted no se debe confundir cualquiera de ellos (ayuda a los cables del color-código). Primero hizo algunas filas en la protoboard para poner los LEDs en y había hecho algunas filas que conecte a la tierra. Entonces agregué 2 LEDs por fila con el puente de la M/F los cables y conectar los otros extremos a la tierra. Básicamente hice 3 sets idénticos de LEDs en mi protoboard, lo que puede configurar uno de ellos puede verse en la imagen con sólo los LEDs.
Nota: para cambiar la sensibilidad del sensor táctil también puedes poner diferentes resistencias en lugar de la 47 k ohmios uno.
