Roble rojo pirámide arco (1 / 11 paso)

Paso 1: Primero, una confesión

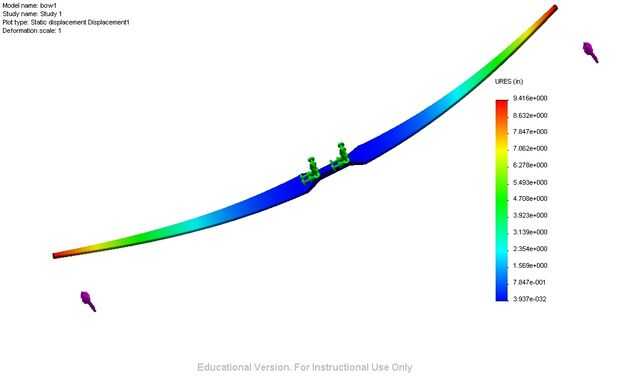

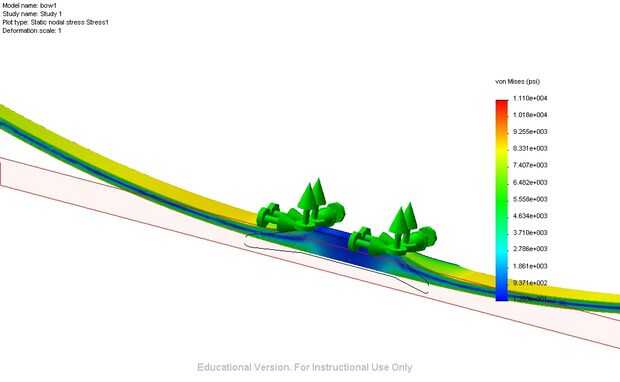

Este no era el primer arco. No el primer arco fue construido usando estos viejos planes Pop Mech. Sin embargo, era débil potente, sólo 20 libras a 28 "s. Así que después de investigación encontré la descripción de arcos de la pirámide. No queriendo diseñar otro arco débil, entró a las dimensiones del arco Pop Mech en Solidworks y registran el desplazamiento bajo una carga de 20 libras. Entonces diseñé el arco nuevo en Solidworks tal que una carga aplicada de 50 Lb resultó en el desplazamiento mismo como el otro arco.
