Rifle para imprimir 3D (4 / 12 paso)

Paso 4: MAG

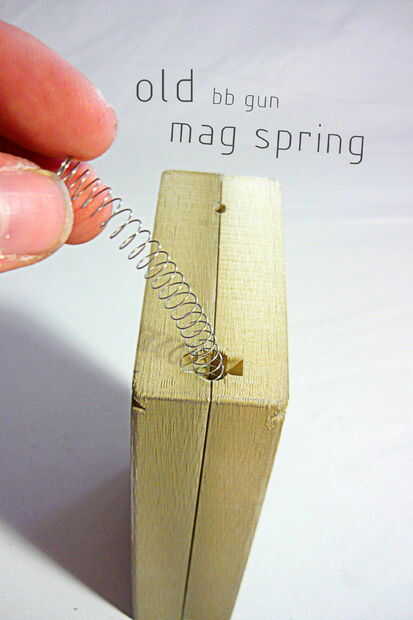

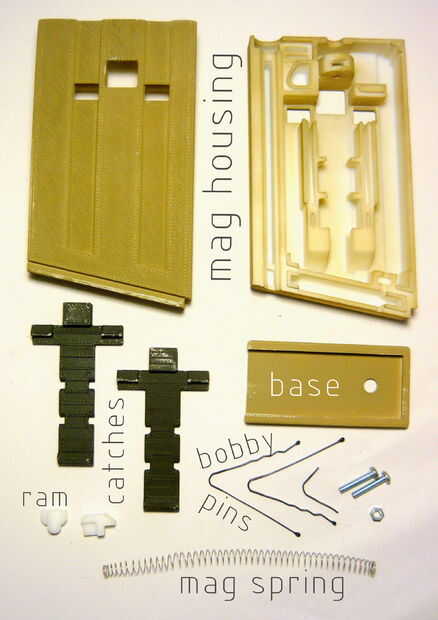

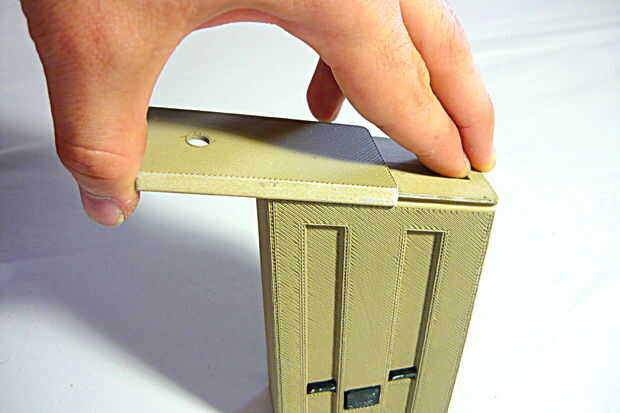

Ahora para armar la revista. Usted necesitará buscar un resorte mag de un mag pistola rota. Me doy cuenta de esto no encuentra comúnmente, por lo que en mi próximo diseño, el mag utilizará una banda de goma que está más fácilmente disponible. También necesitarás algunas horquillas, que uno de los cuales usted tendrá que cortar para caber la arboleda cerca de la parte superior de la derecha de la caja del mag.

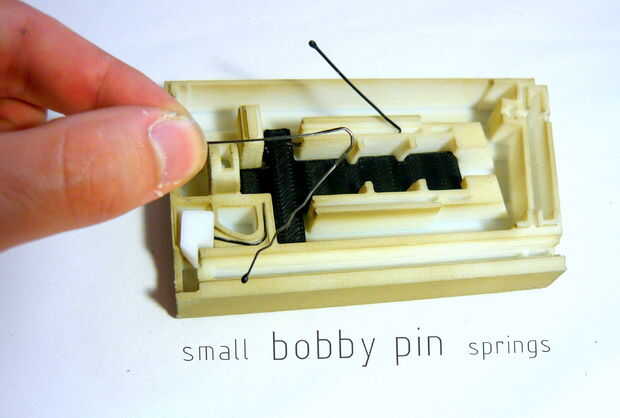

El humilde horquilla está formada de acero del alto resorte extensible y hace un gran resorte para un retén mag, o para cualquier otras piezas mecánicas con un relativamente shortrange del movimiento.

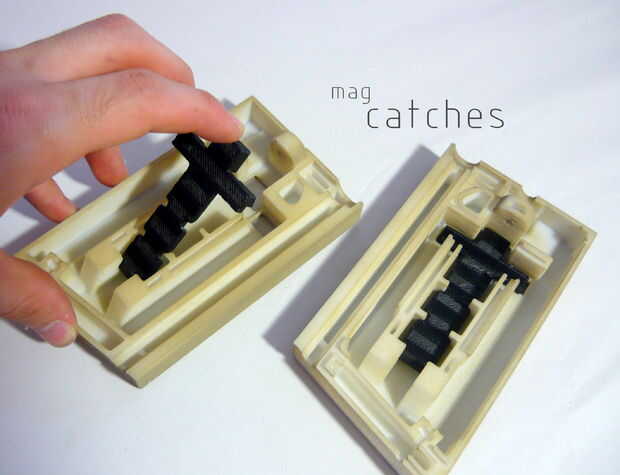

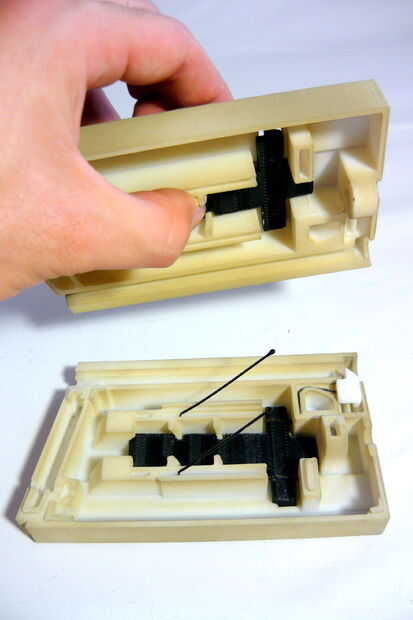

La función de las capturas de mag son sostener el mag en el mag, que puede entonces empujar, lanzar el mag, por los botones de liberación de mag a ambos lados del receptor inferior.

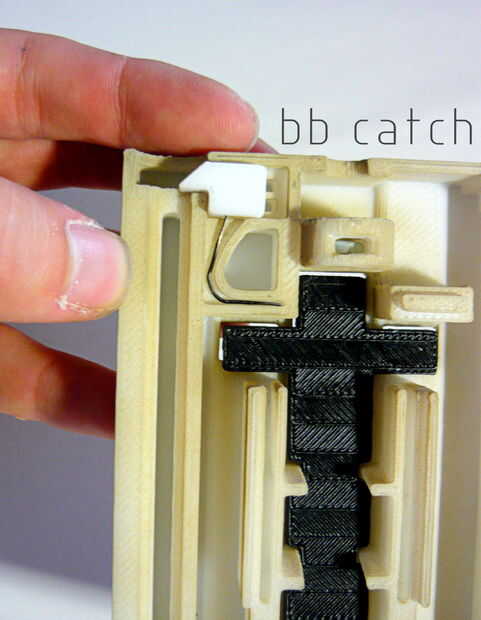

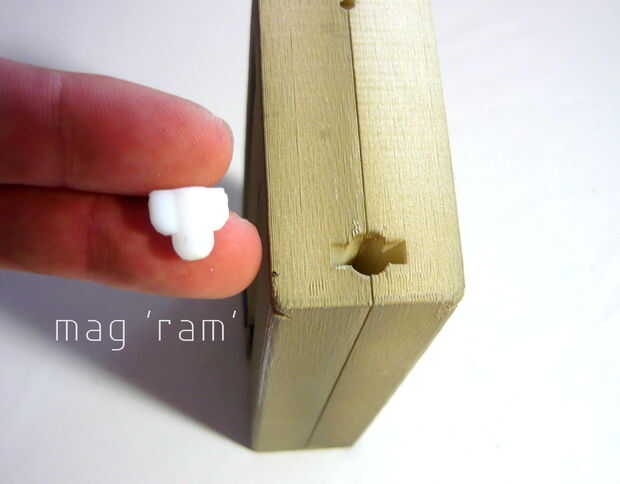

Otra captura se sienta encima de la parte superior de la carcasa del mag al lado del canal para el bb. Esta captura de bb tiene el bb de mientras que se carga el mag. Cuando se empuja en el pozo de mag, se empuja hacia atrás fuera del camino por el tubo que sobresale hacia abajo unos 5mm, permitiendo que la bb s para saltar en la unidad de salto. Esto explica el solo clic que vas a escuchar como el mag es empujado hacia adentro.

Desgraciadamente la brecha entre la parte superior de la mag y la cámara significa unos 4 caerse de bb cuando se quita el mag, por lo que la capacidad de mag es realmente 15, pero 4 no lo hacen en la cámara a menos que usted inclinar la pistola hacia abajo como polla. Pero esto es un problema menor que airsofters más habrán encontrado antes. En mi próximo diseño sin embargo, se soluciono este problema con un estilo más realista de la carga donde el perno lleva un redondo para arriba en la cámara, cubriendo por lo tanto la brecha vertical.
