Paso 1: Lista de piezas
1 x http://www.ebay.com/itm/231903879373?_trksid=p2060...

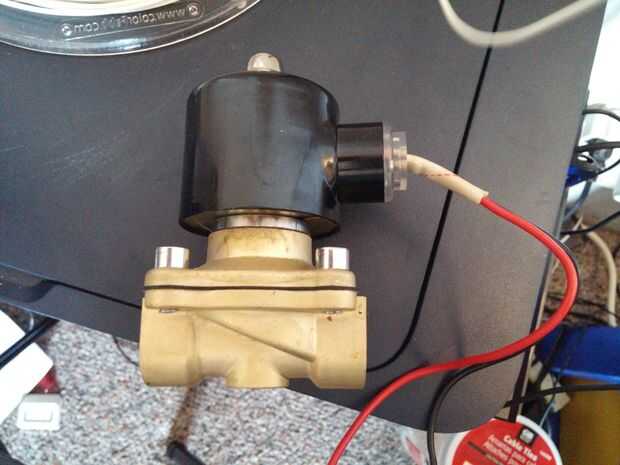

O una válvula de solenoide similar que tiene la rosca de 1/2 pulgada.

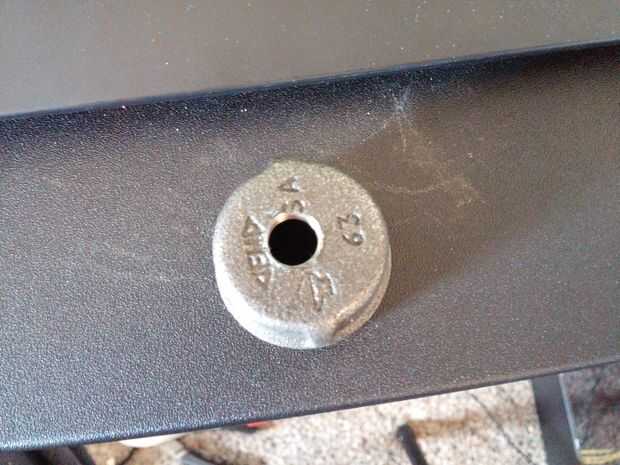

casquillo de extremo de metal de 1 x 3/4 de pulgada

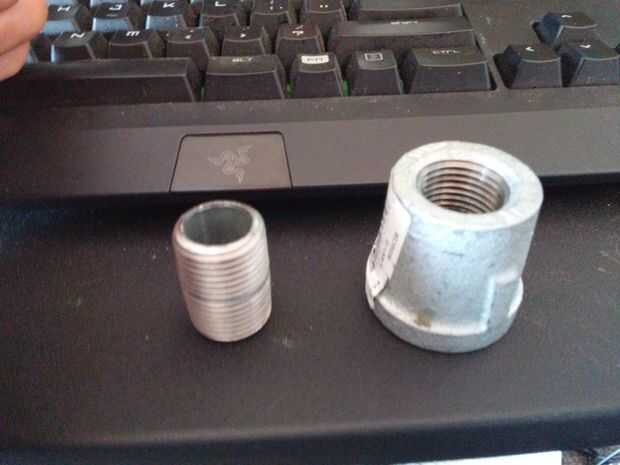

adaptador de macho a macho metal de 1 x 1/2 pulgada
1 x 3/4 pulgada al reductor de metal de 1/2 pulgada
1 x 1/2 pulgadas PVC hembra a adaptador de ajuste de empuje
1 de la longitud x de la tubería de 1/2 pulgadas PVC. La longitud es totalmente hasta usted. Esta es la pieza que servirá como su cañón. Tengo un pedazo de pie 2 1/2 pulgadas PVC precortado en Home Depot por $1.50

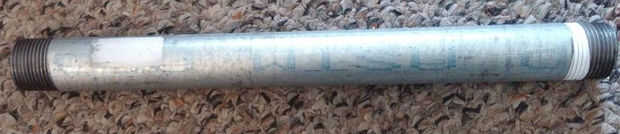

1 de la longitud x de tubería metálica de 3/4 de pulgada. La mía es de aproximadamente 18 pulgadas de largo.
1 x 1/8 de pulgada válvula de bicicleta schrader
1 x pieza de aluminio de aproximadamente 50mm de ancho por 75mm de largo y 3mm de espesor.
2 pernos de x M5 mina fue 50 mm de largo y me lo corte hasta el tamaño adecuado para este proyecto
1 x fuente de alimentación para el solenoide 12 voltios. Estoy usando baterías de ion-litio de 3. Si usted toma esta ruta que tendrá que ya sea 3d imprimir un soporte para las pilas o comprarlos. Aquí hay algunos enlaces:
Compro: 1 x https://www.sparkfun.com/products/12900 x 1 https://www.sparkfun.com/products/12899
Impresión 3D: http://www.thingiverse.com/thing:456900 http://www.thingiverse.com/thing:535688
1 x pulsador (el mío es 36mm de alto, 10mm de ancho y 16mm de profundidad) esto rescatado de una vieja tarjeta electrónica. Incluyo el fichero de pieza de mango sólido-obras de gatillo por lo que se puede modificar para ajustar el interruptor existente.
Herramientas necesarias:
Grifo M5x0.8
broca para taladro de 5/32 pulgadas
Cautín y soldadura
Taladro
Una Dremel o una sierra para metales
Peladores de alambre
Pequeños archivos de limpieza 3D impresión piezas y hacer todo el ajuste.
Se recomienda una impresora 3D usando su cuenta, un amigo, o uno de los muchos servicios en línea.
Las piezas impresas 3D necesarias son la culata, compatible con cámara de reserva de aire, conjunto de extremo y gatillo delantero valores. Estas partes pueden ser modificado para requisitos particulares y hechas de madera para aquellos sin acceso a una impresora 3D.
