Paso 8: El controlador principal

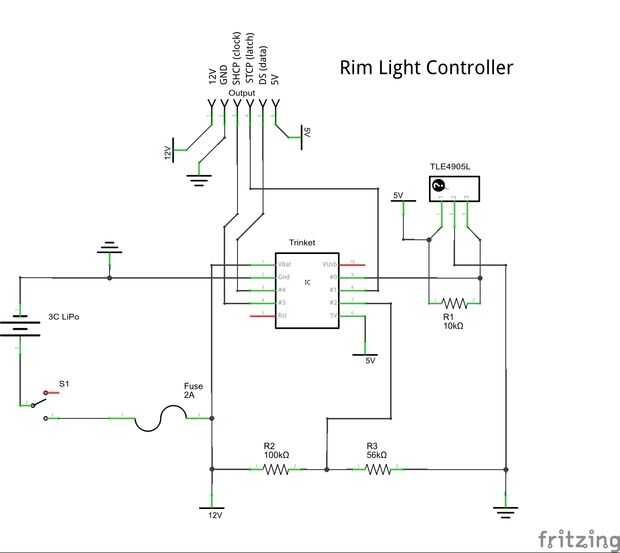

El principal regulador es la pieza de la electrónica que controla los módulos de la tira led. En su núcleo es una baratija, montada en un pedazo de perfboard. Entiendo que hacer un circuito de perfboard es bastante extraño, teniendo en cuenta que ya necesita grabar para hacer los módulos, pero el controlador era todavía de la primera tentativa (ver paso 14). Si alguien quiere un diseño de PCB para el regulador principal, por favor pregunte y será diseñar uno.

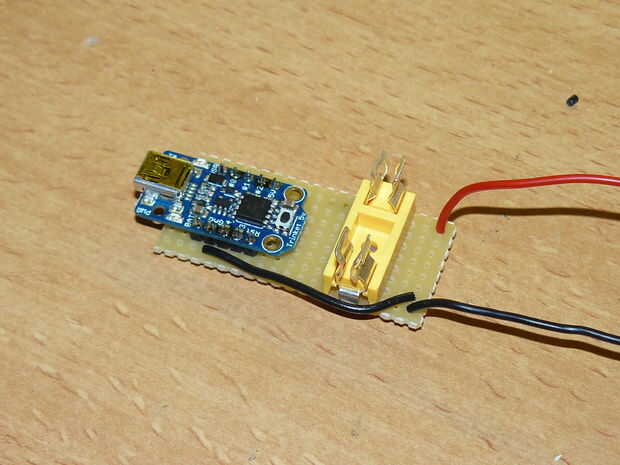

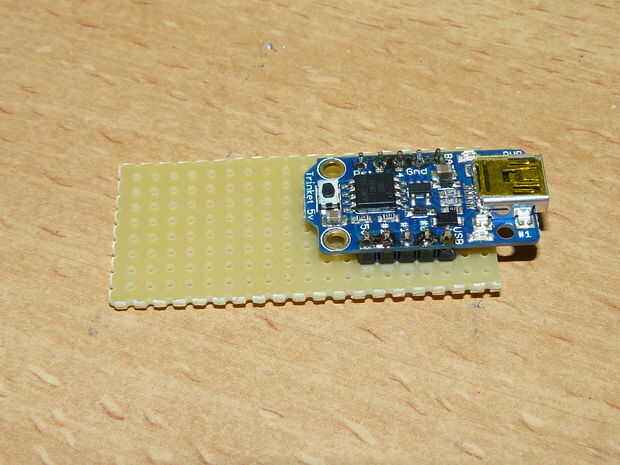

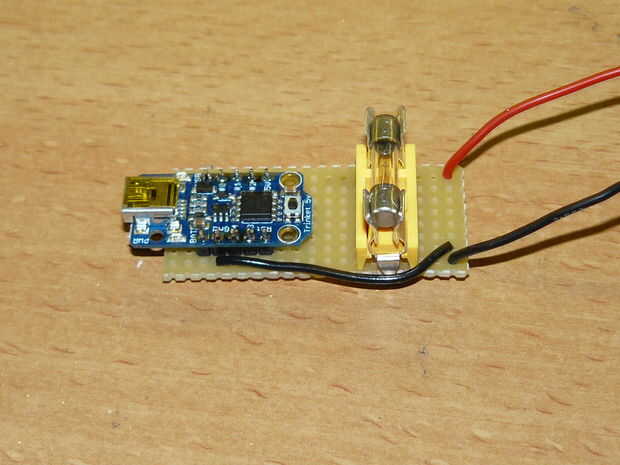

- Primero utilice un pedazo de cabecera a la baratija para la prefboard de la soldadura.

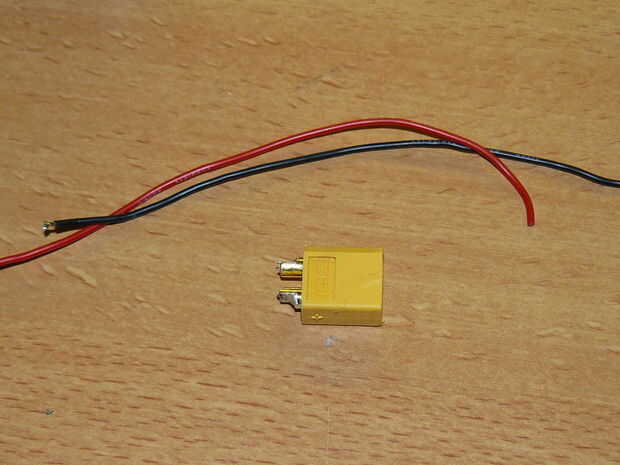

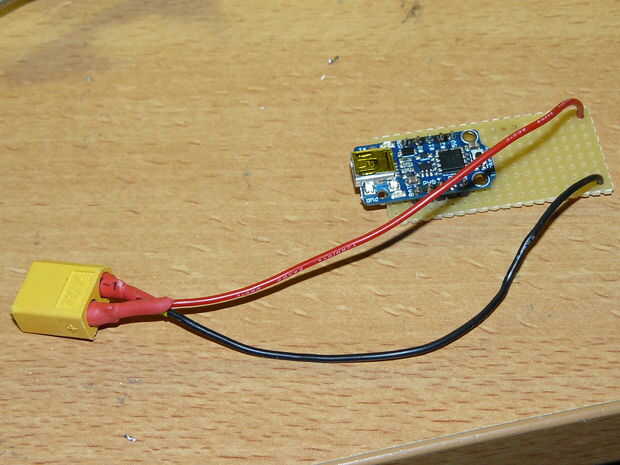

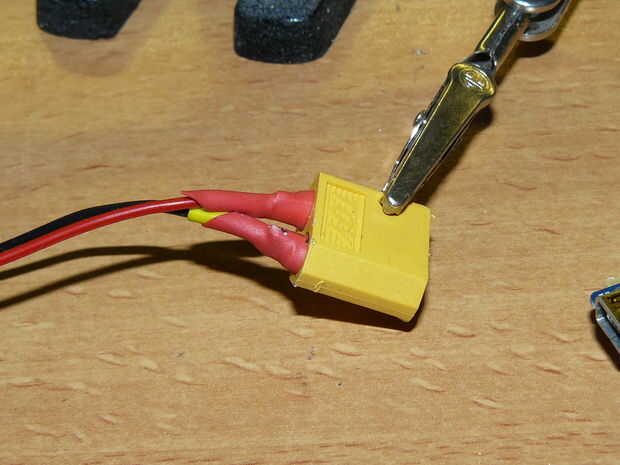

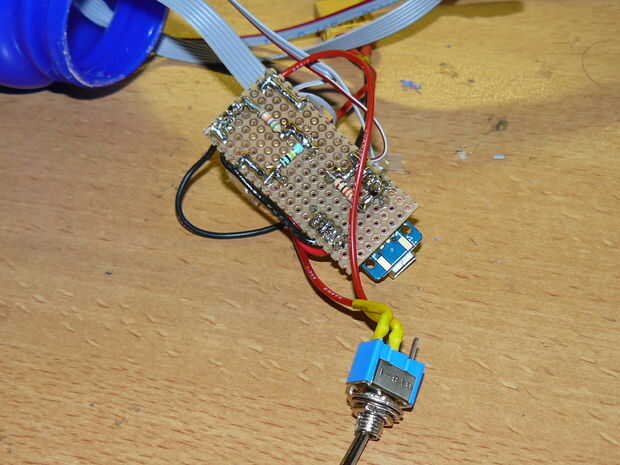

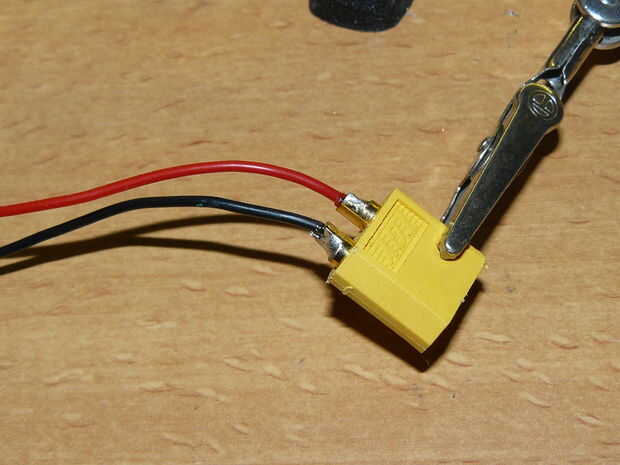

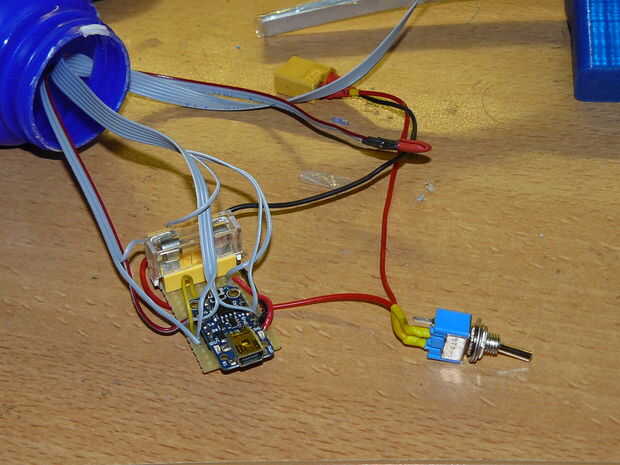

- Un conector de batería (yo usé XT60 para mina) cables y soldar los cables a la Junta. Más tarde agregué el interruptor, pero entre el positivo y el controlador, debe haber un interruptor.

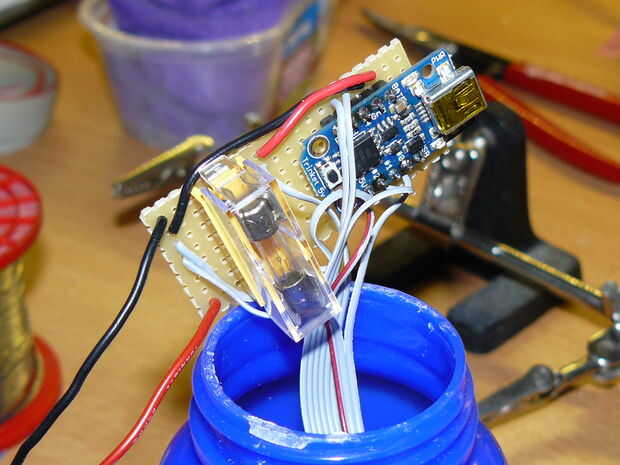

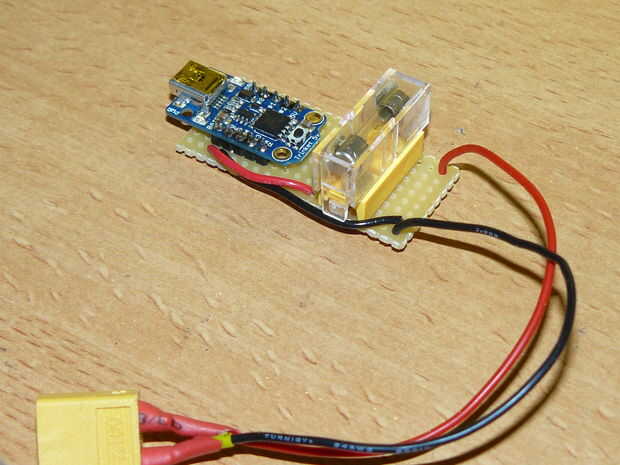

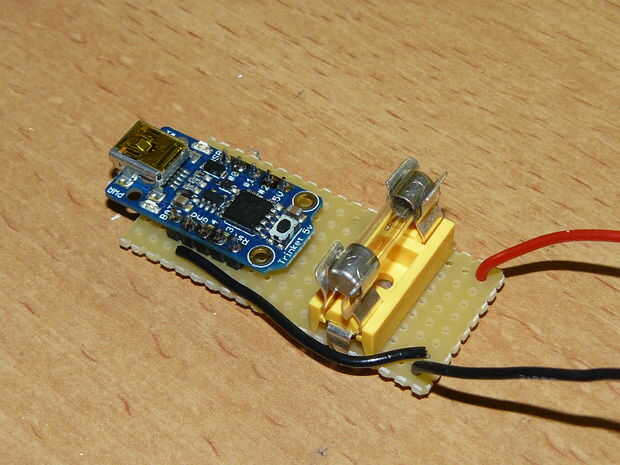

- El fusible protege a la batería cuando cortocircuito en los módulos. Esto puede suceder cuando usted conduce a través del agua. De Lipo no gusta cortos y puede volar. Use un fusible de 2A para proteger la batería.
- sensor de efecto hall necesita una resistencia de pullup 10 de k entre el pin de 5V y el pin de señal.
- El divisor de voltaje mide el voltaje de la batería y avisa al usuario cuando la batería se está agotando. Consiste en un resistor de k 100 y un resistor de k 56. 100k está en el lado de la batería es de 56k en el suelo y entre las 2 es la medida de voltaje.

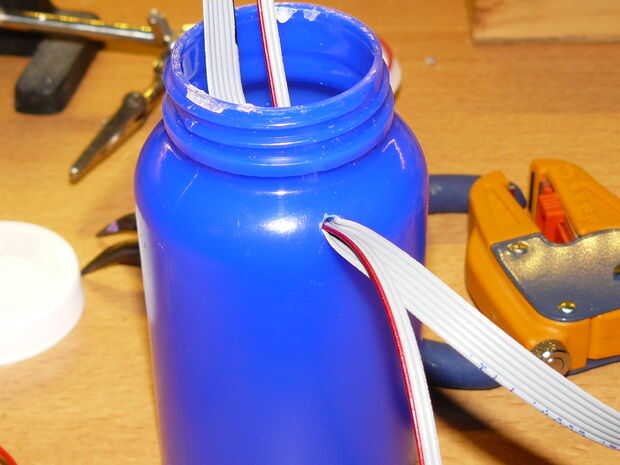

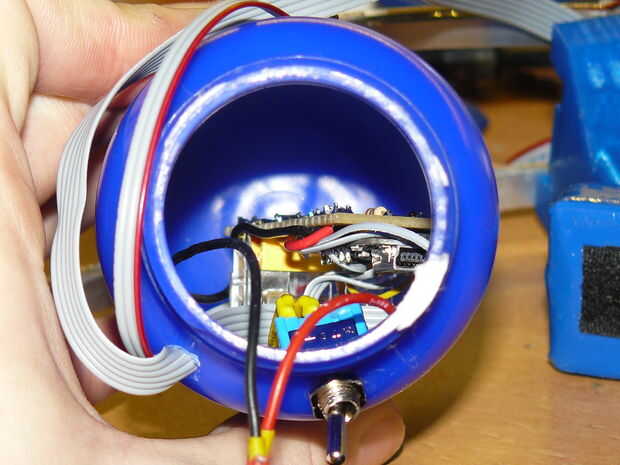

- La botella tiene 2 agujeros, 1 para los cables (4mm) y 1 para el interruptor (6mm).
- Pase los cables del borde de la luz módulos y el efecto de pasillo a través del orificio de 4mm y soldar los cables a los pines de la derecha de la baratija.

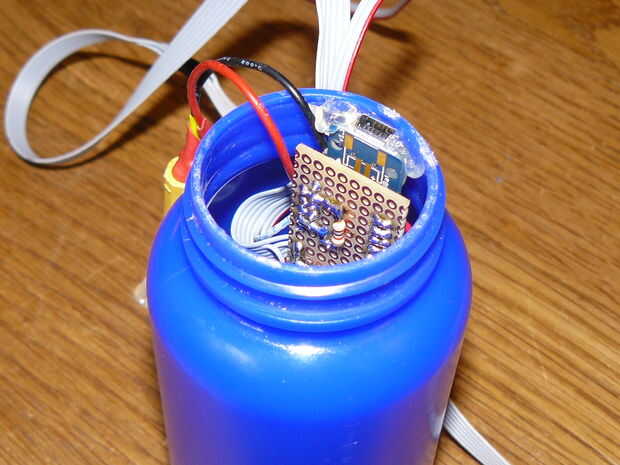

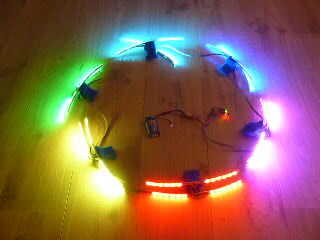

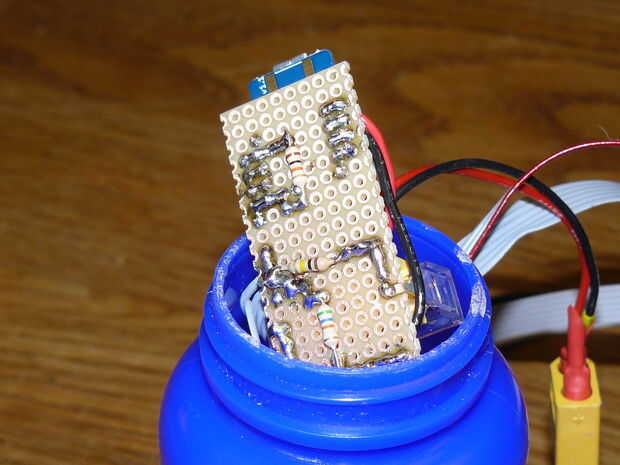

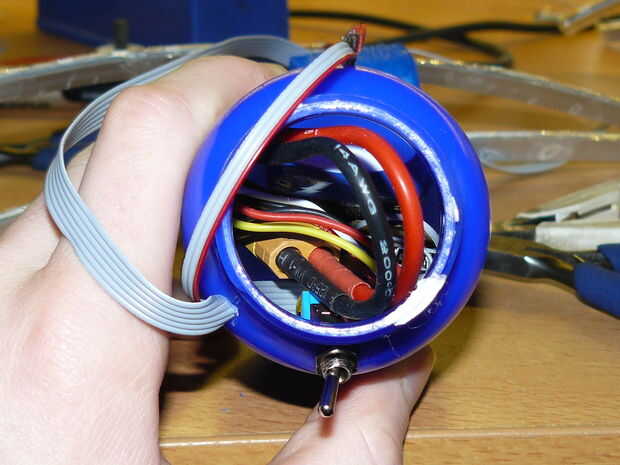

- Último paso es rellenar todo en la botella y gire la tapa en. Ahora puede probar las luces de borde. Si hiciste todo bien, si se enciende, la voluntad ociosa animación parece lisa y vaya en una dirección. Una cosa que puede salir mal es que la dirección general es correcta, pero cada módulo de 2 va al revés. Simplemente cambiar el cable de salida y entrada cable de dirección y la animación deben ir la manera correcta.
