Paso 5: Instalación de la Junta de cargador en la placa Arduino.
Este paso es probablemente diferente entre cargadores diferentes y depende de que siga o no. Pero esto es acerca de cómo mía.
Después de lijar las 2 partes de mi cargador, el cargador sí mismo y su conector MicroUSB tomé algunos cables y soldadas a VIN del cargador, VBAT y GND pins. Yo también soldar 2 cables más pequeños para las pastillas de dos indicadores LED. Quité el LED original antes de este paso para los resistores ya está montado allí para mí.
Entonces tomé el VIN, GND cable y alambre los dos indicadores LED y soldado el alambre a las teclas correspondientes en el conector MicroUSB VIN y GND. Yo Entonces superglued una azul y una Roja llevaron a conector/PCB y dos pines de los LEDs ánodo conectado a VIN. Entonces había suelda los dos cables del cargador a los LEDs.

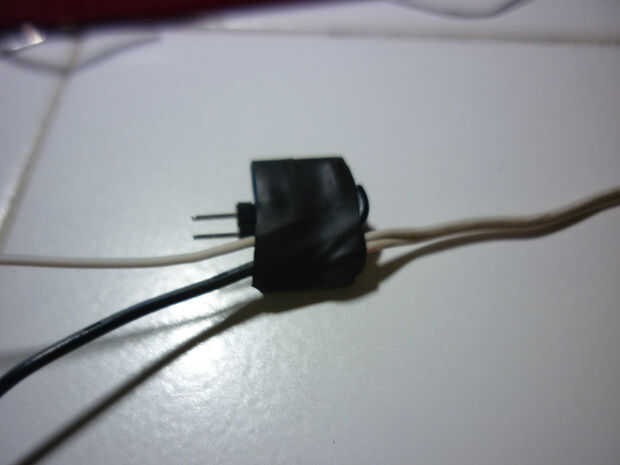

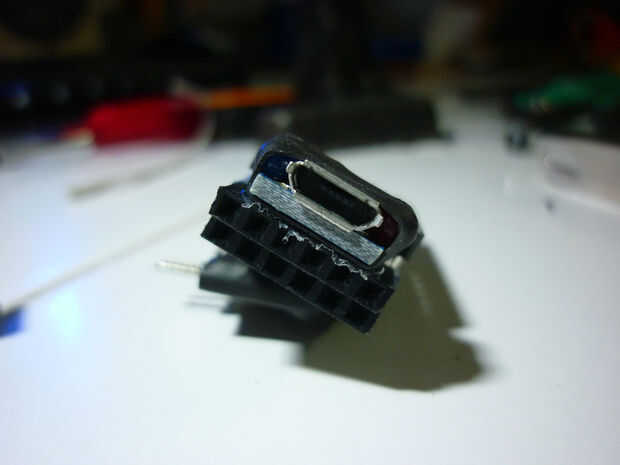

Para probar si funciona enchufado mi batería en el cargador y enchufa el conector USB a un cargador de teléfono. Después de asegurarse de que funciona me tomó dos pedazos de tubo termo retráctil y cubrió la parte entera del conector MicroUSB y cargador PCB hacia arriba dejando bastante espacio a enchufe el conector USB, conector de la batería y el indicador LED.

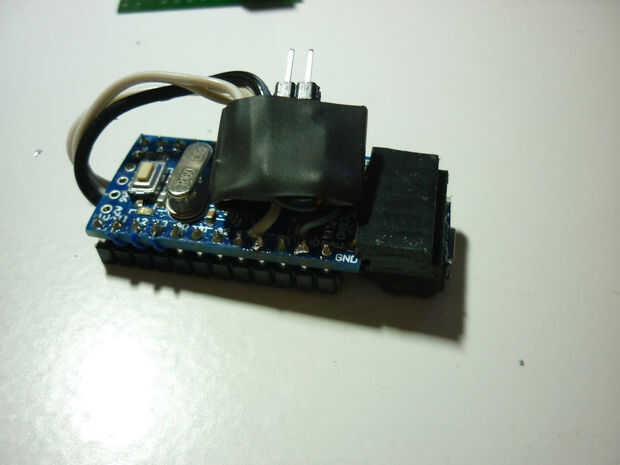

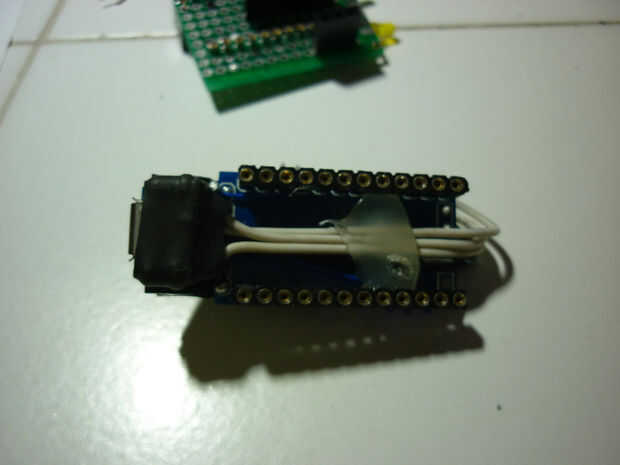

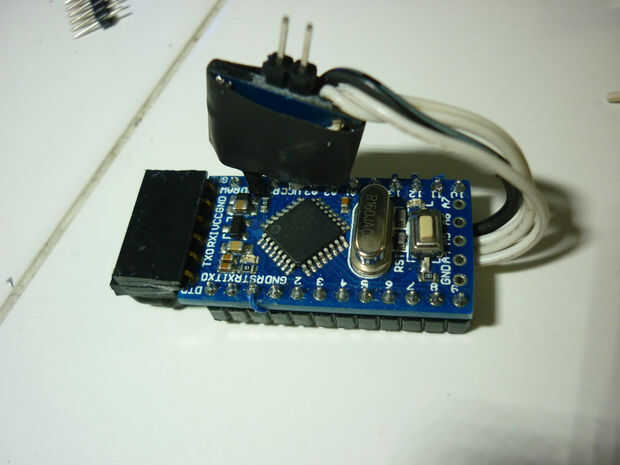

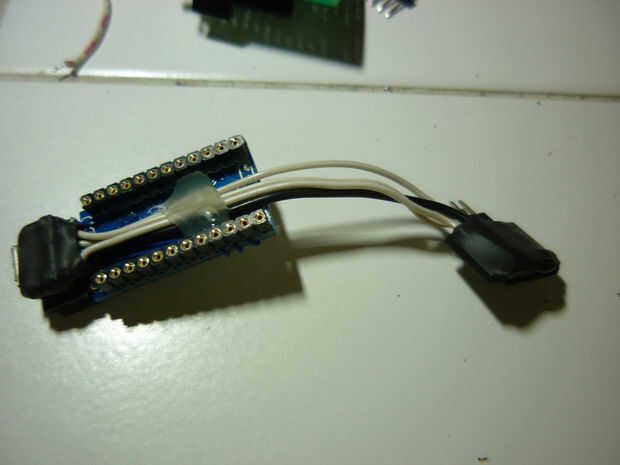

Después de yo los cables de la VBAT y el otro cable GND y el les soldado directamente a los pines marcados VCC y GND en el Mini Pro. Después de probar la conexión era segura conectando una batería en el cargador y observa que el LED enciende pegué el cargador PCB en el Mini Pro.
